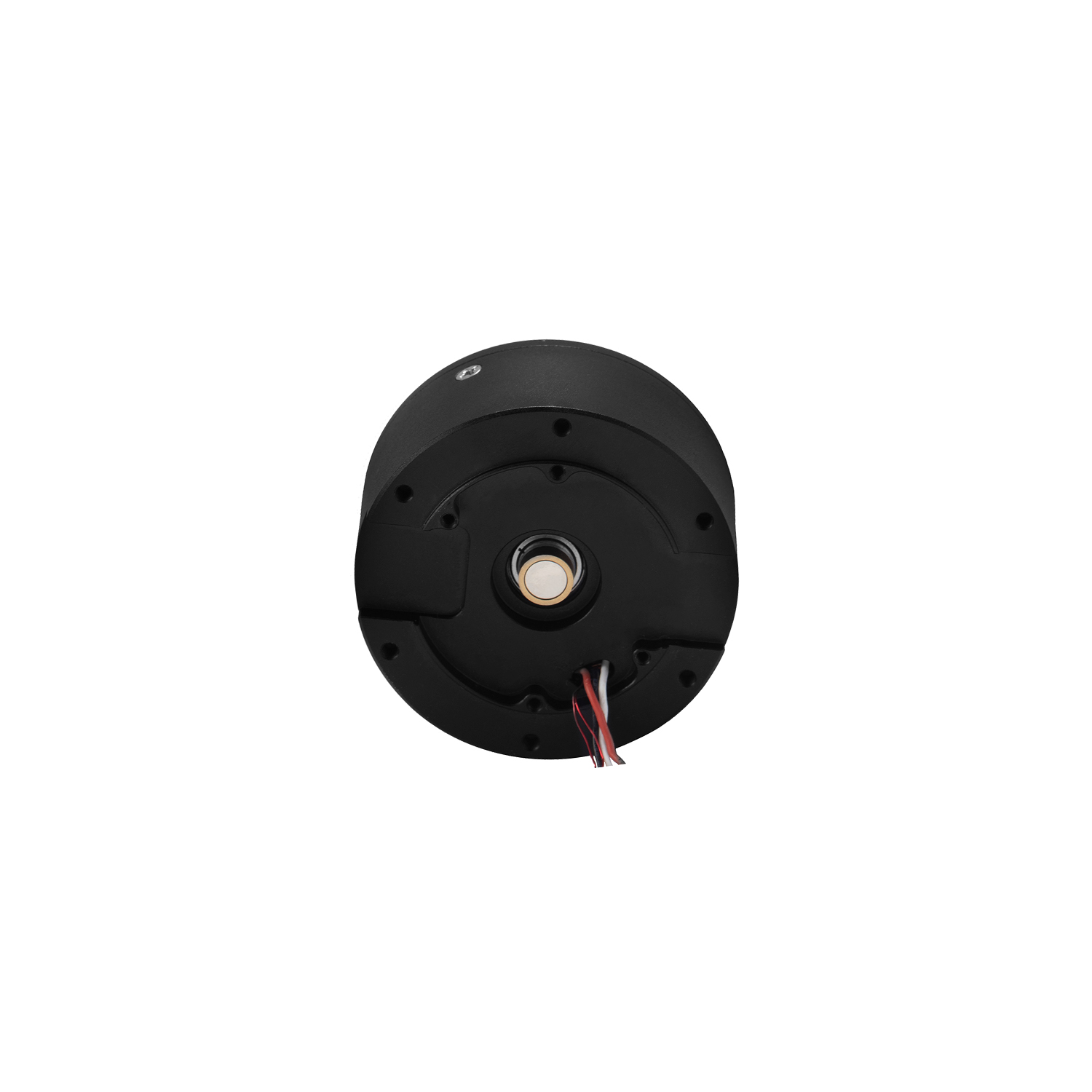

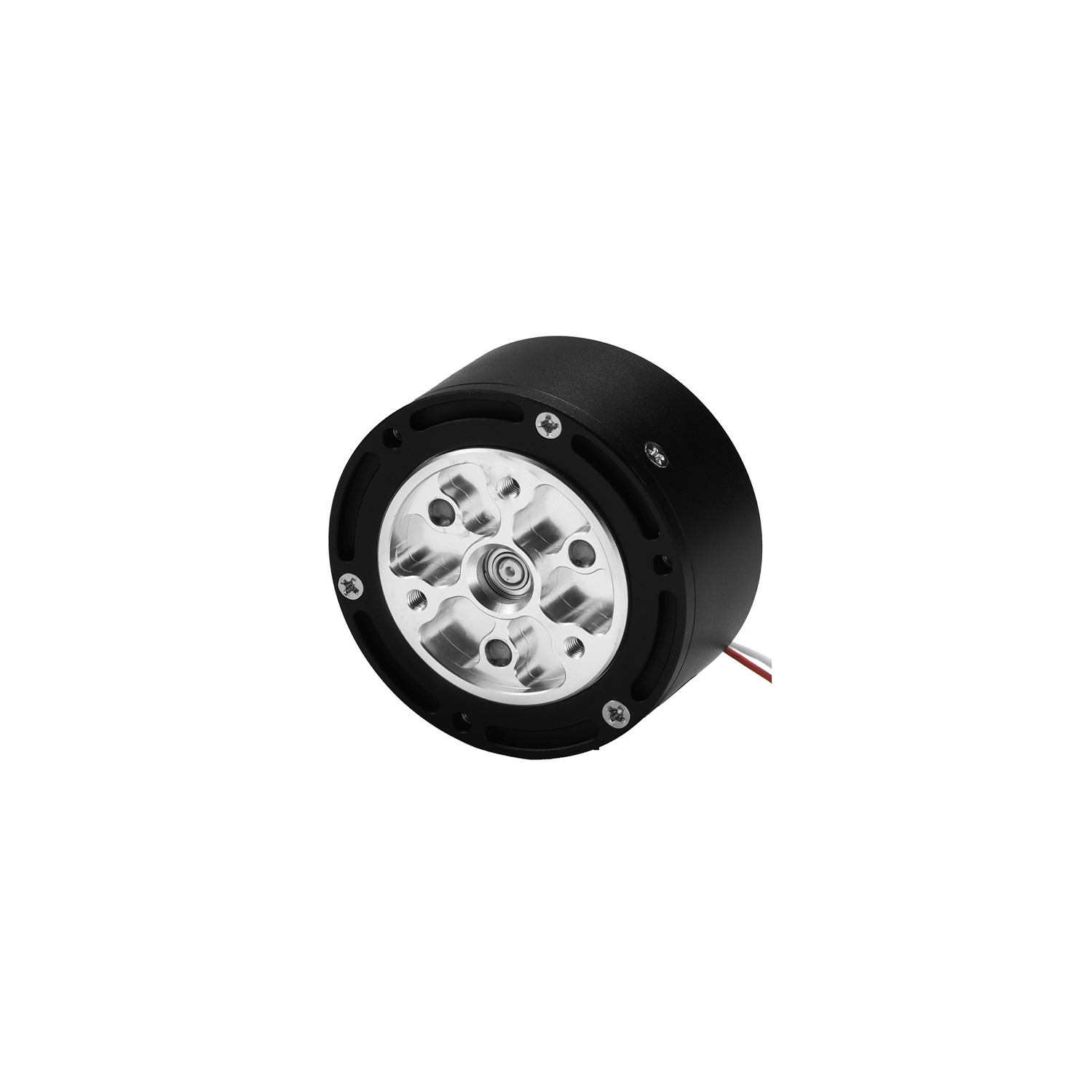

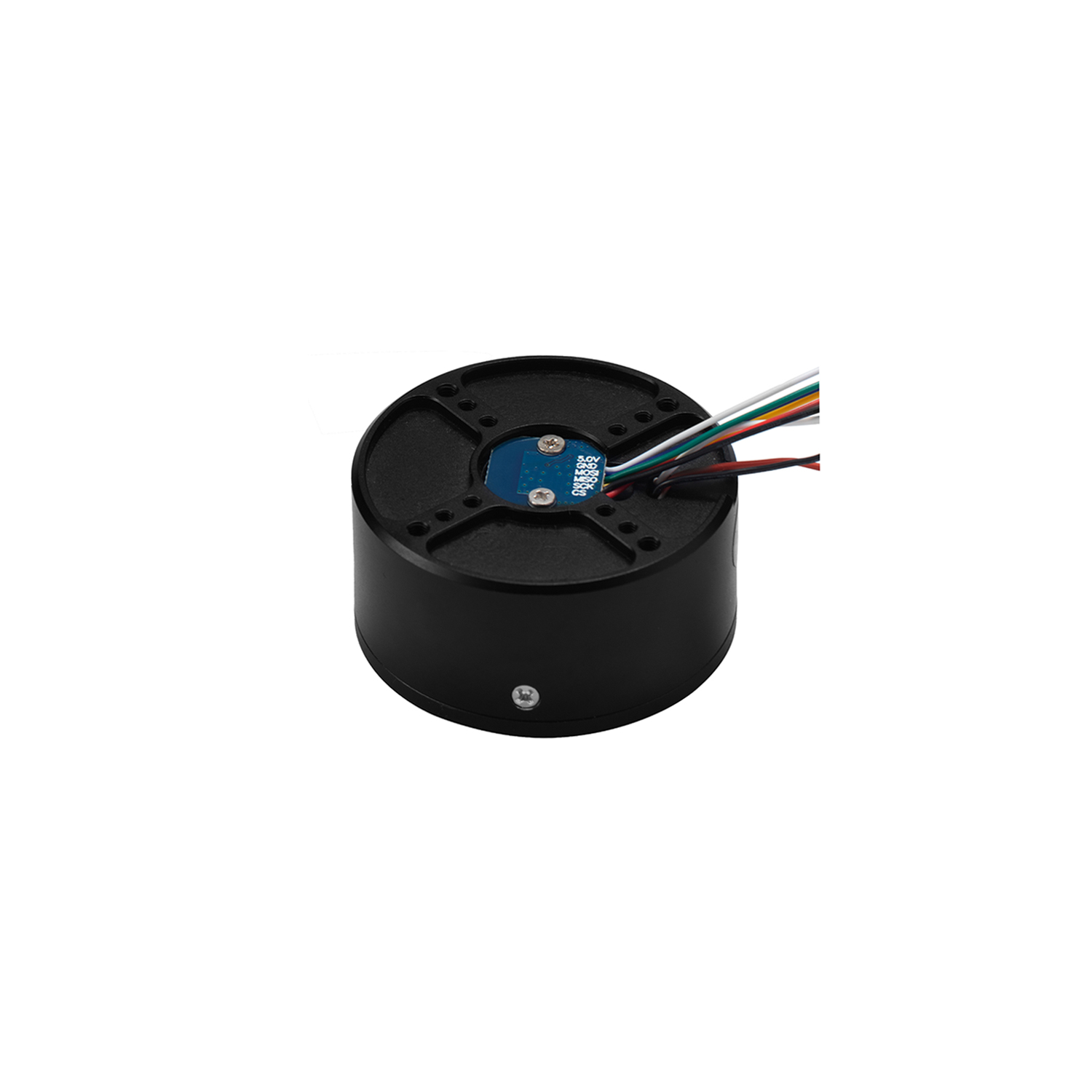

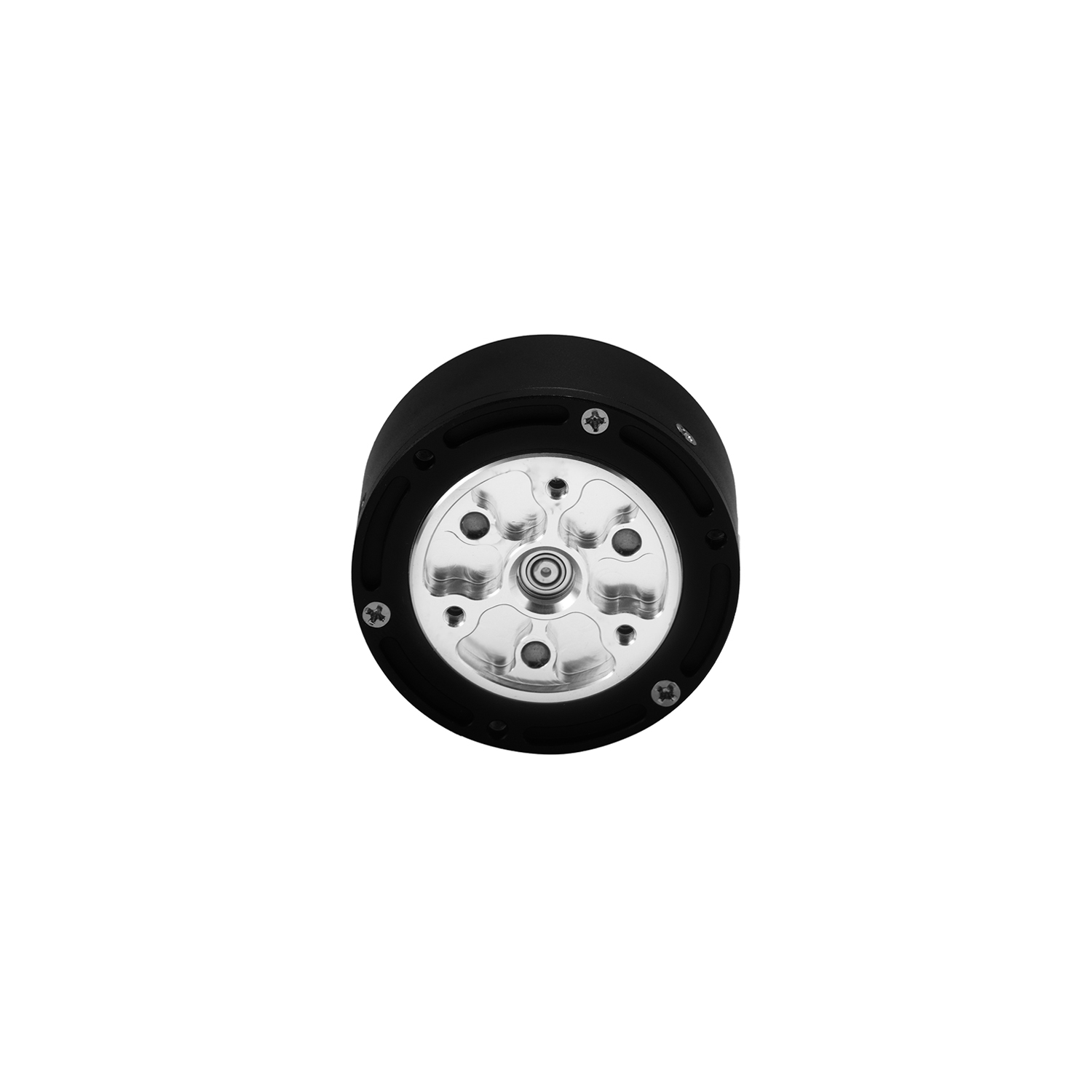

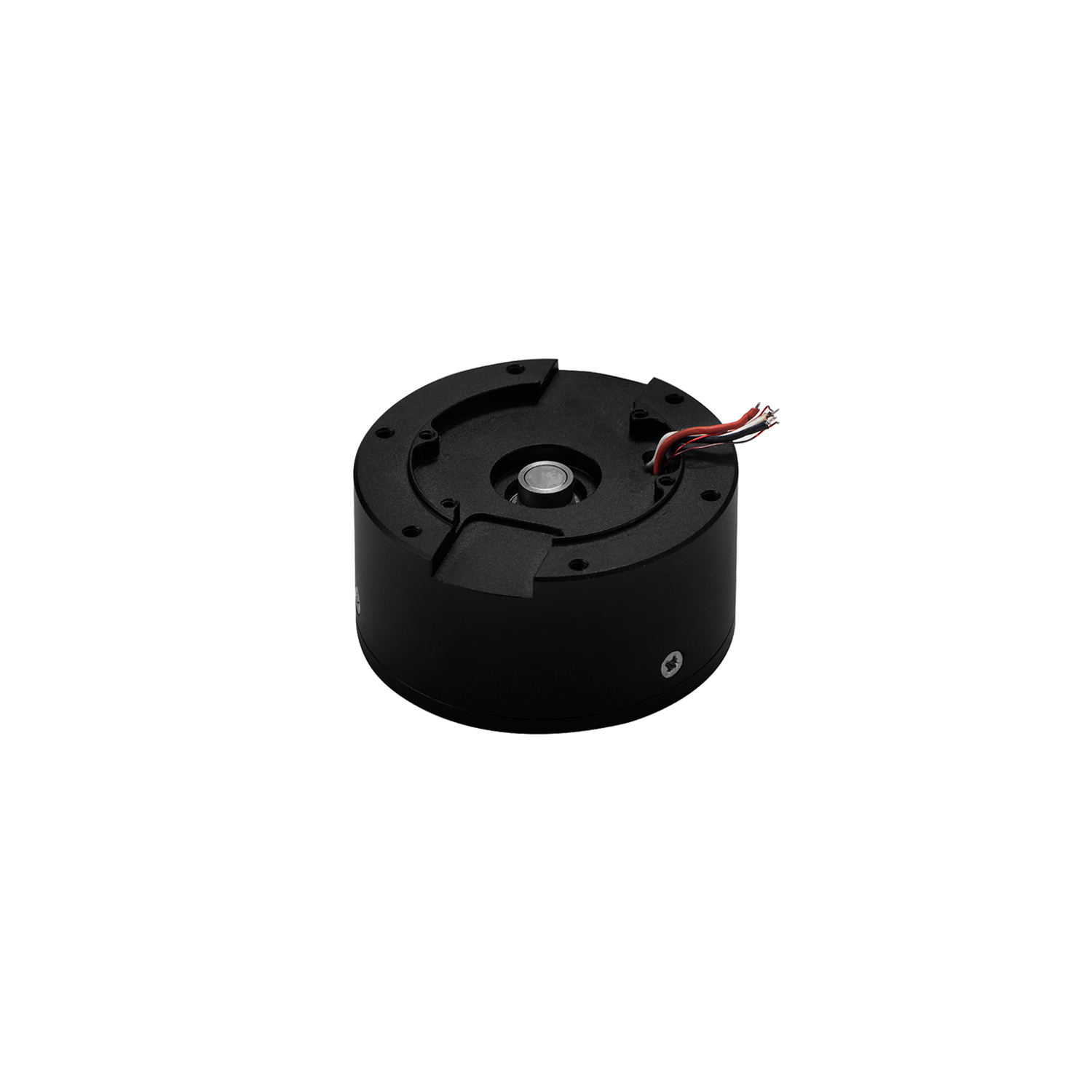

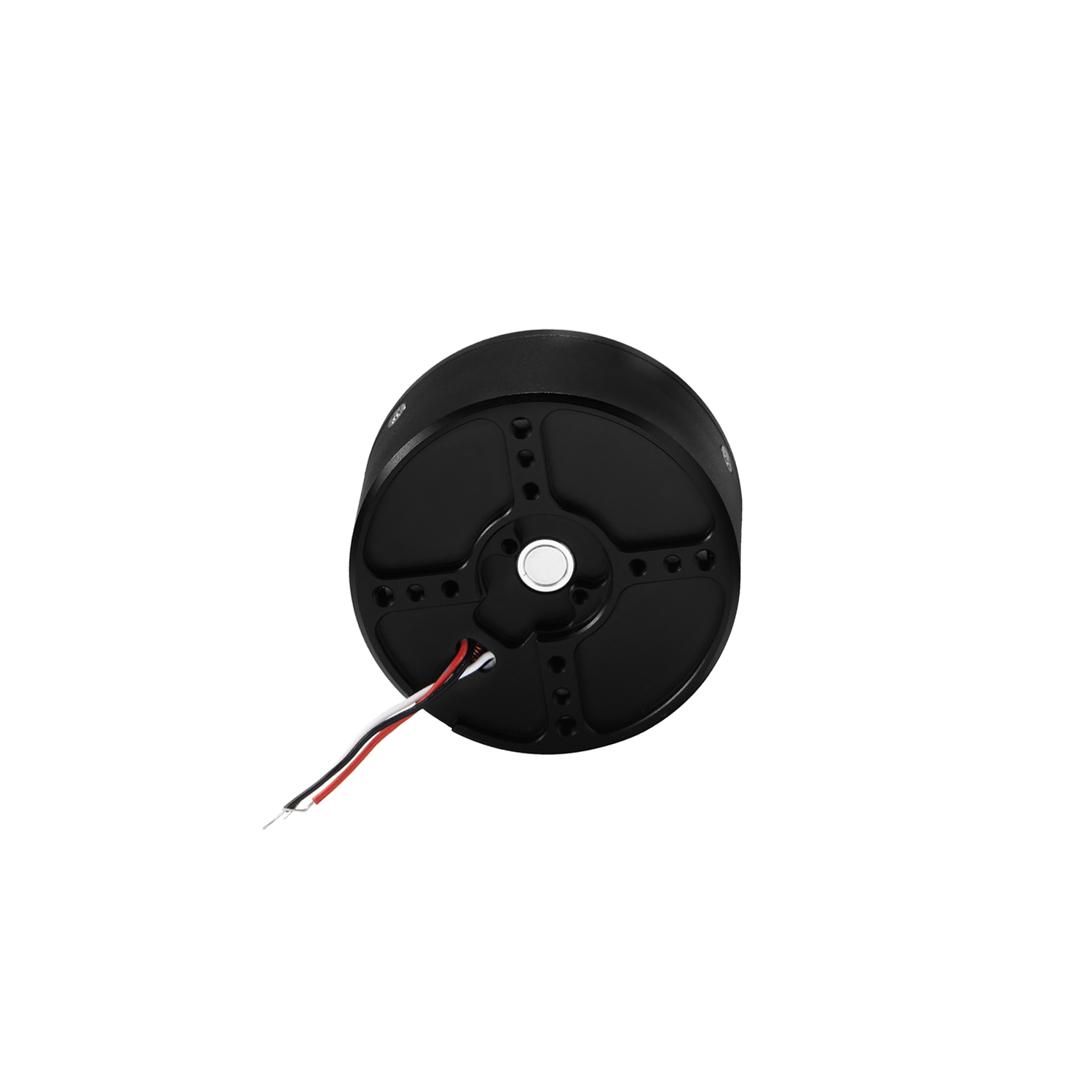

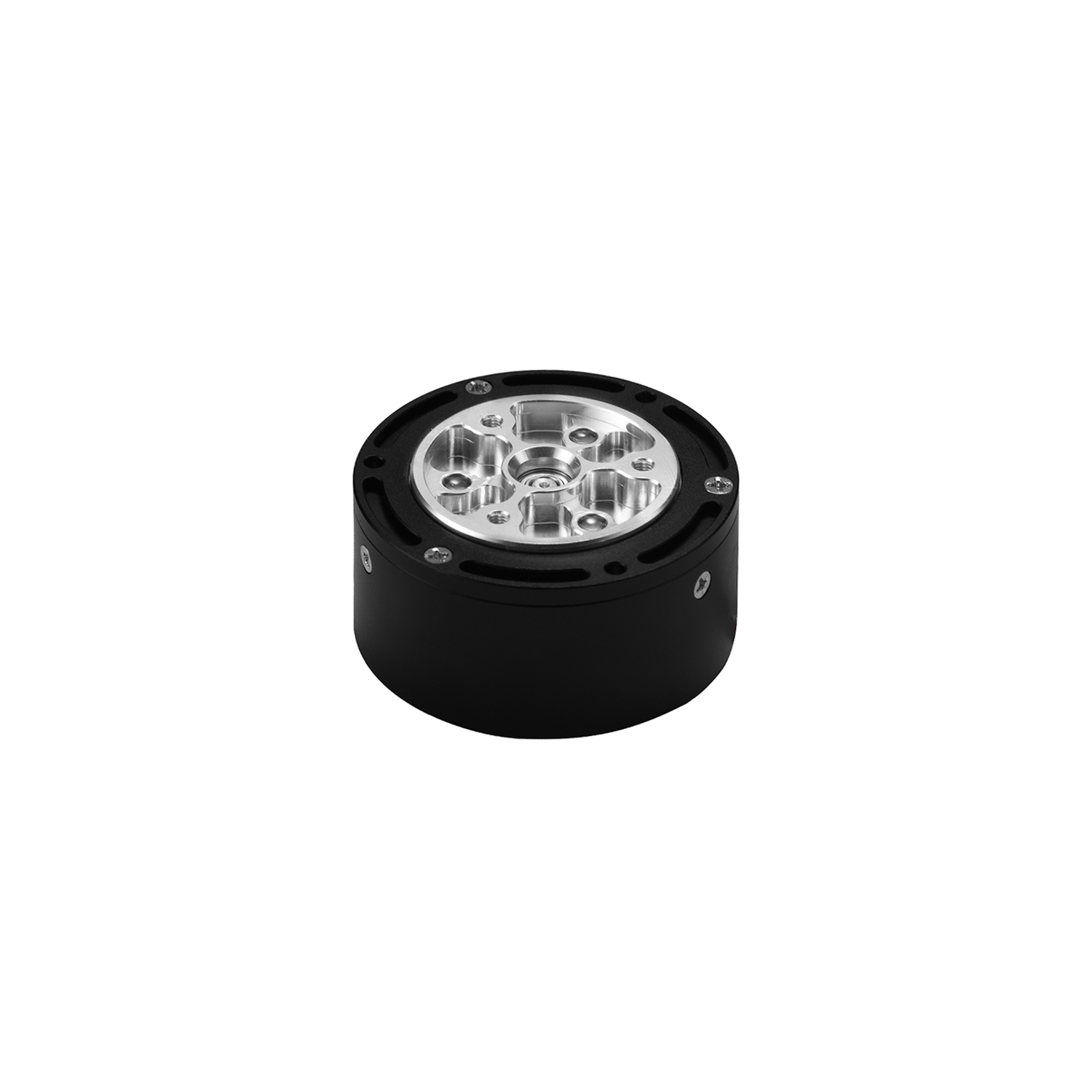

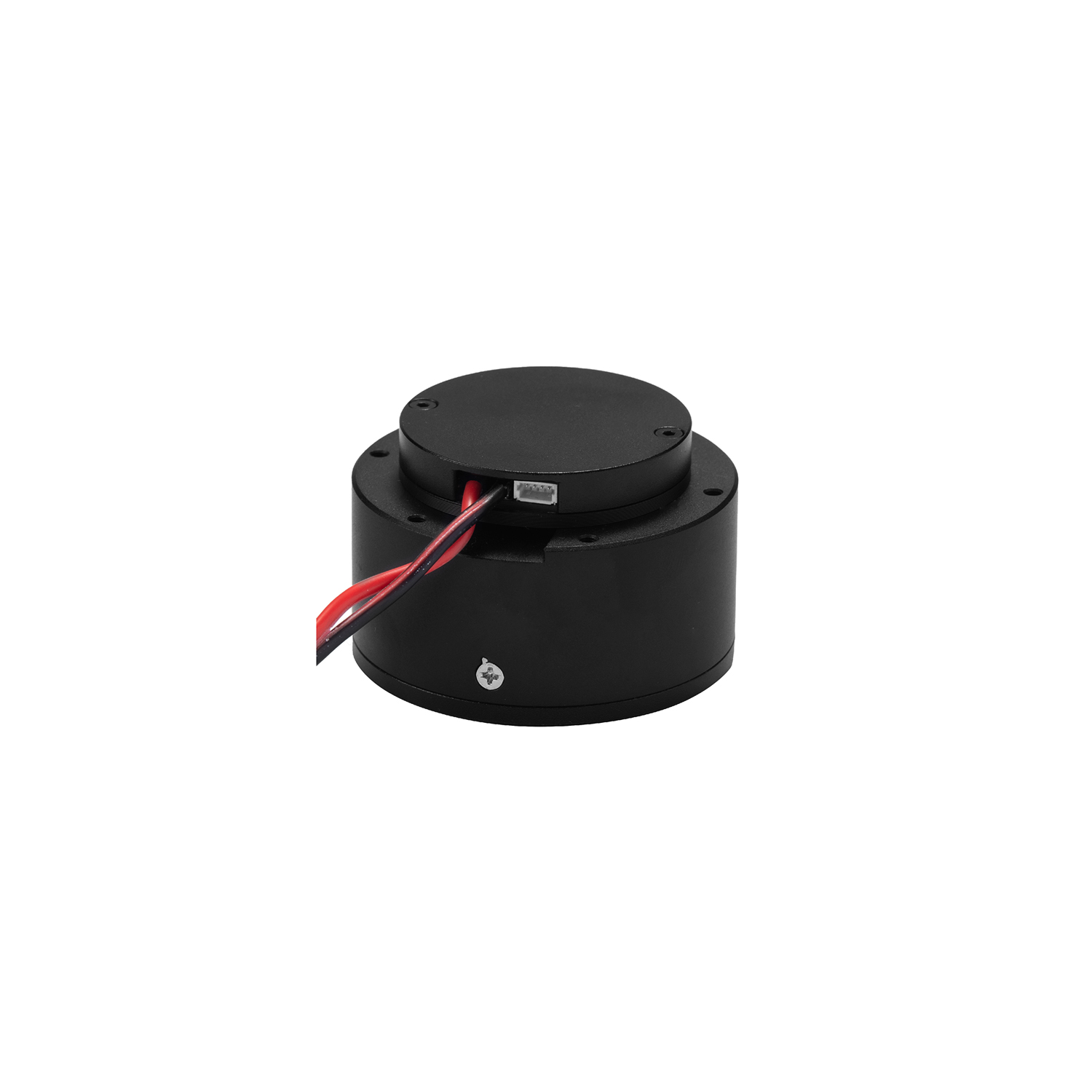

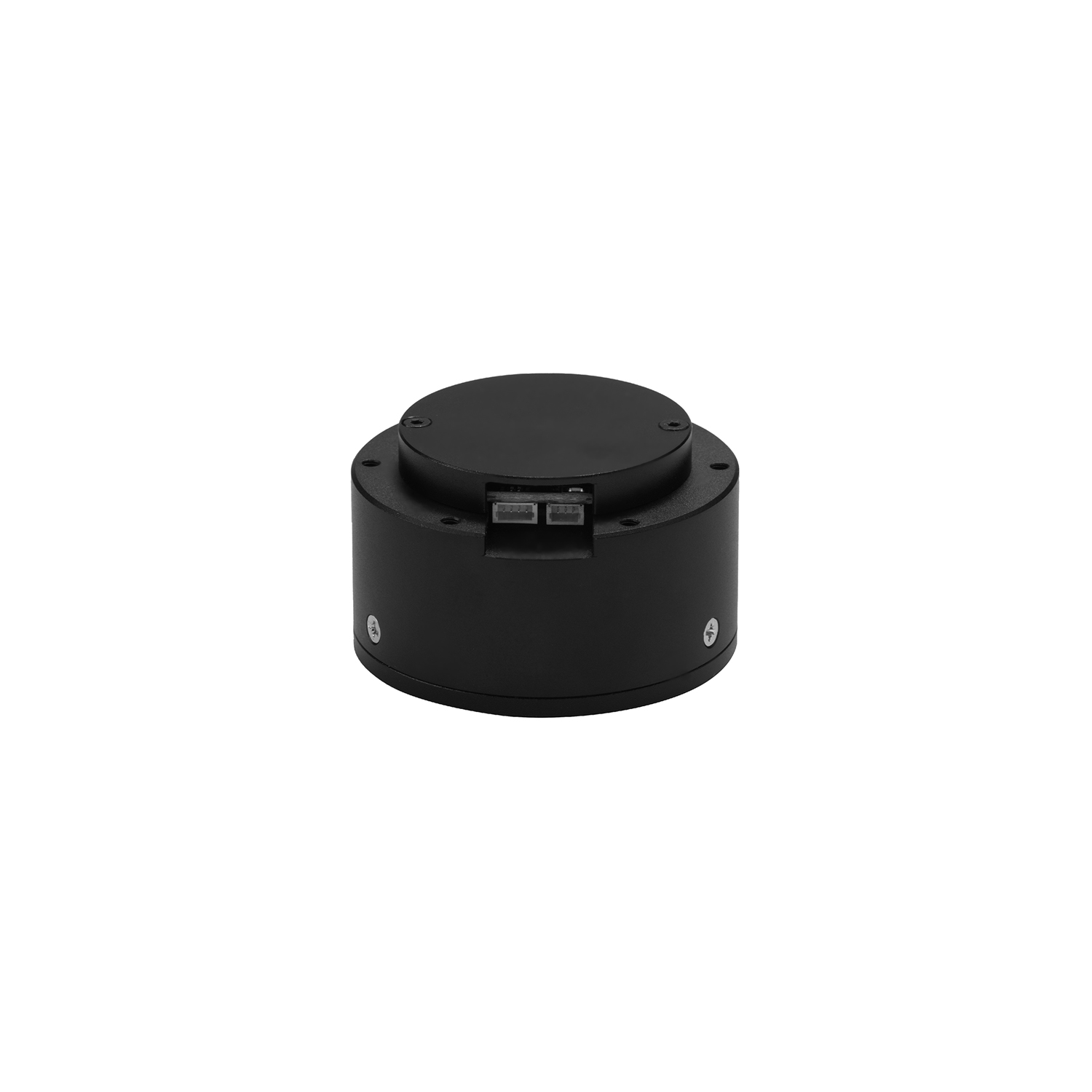

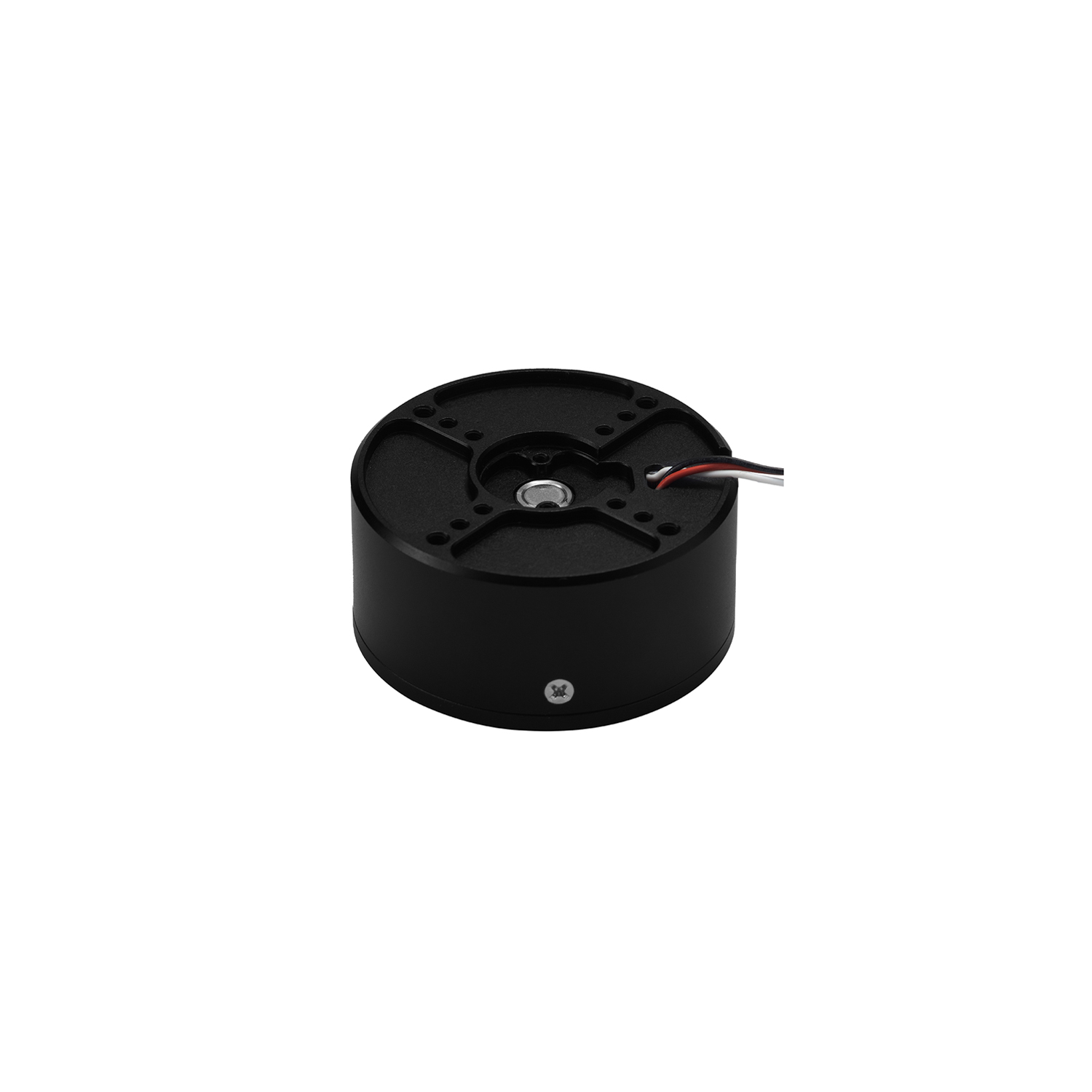

GIM4305-10

型号： GIM4305-10
品牌： SteadyWin
产品详情

2D图下载：

‍GIM4305-10_GDS34安装尺寸图


3D图下载：

‍GIM4305-10_GDS34 3D模型图‍



GIM4305-10
绕组方式(Winding Type)
/YY
驱动板型号(Driver Model)
/GDZ34GDS34
额定电压(Nominal Voltage)V2424
电压范围(Voltage Range)V12~40
12~36
功率(Power)
W
52
48
额定扭矩(Nominal Torque)N.M1.051
堵转扭矩(Stall Torque)N.M3.823.47
减速后额定转速(Nominal Speed after Reduce)RPM312300
减速后最大转速(Max Speed after Reduce)RPM402366
额定电流(Nominal Current)A2.182
堵转电流(Stall Current)A14.995.6
相间电阻(Phase to Phase Resistance)Ω1.111.15
相间电感(Phase to Phase Inductance)mH0.280.41
转速常数(Speed Constant)rpm/v16.7515.25
扭矩常数(Torque Constant)N.M/A0.390.62
极对数(Number of Pole Pairs)Pairs1414
减速比(Gear Rate)/10:110:1
减速器类型(Gear Type)/PlanetaryPlanetary
减速器齿轮材料(Reducer Gear Material)/ALU or STEELALU or STEEL
减速器齿轮背隙(Reducer Gear Backlash)arcmin1515
电机重量不带驱动(Motor Weight without Driver)g140140
电机重量带驱动(Motor Weight with Driver)g150150
电机尺寸不带驱动(Size without Driver)mmØ53*26Ø53*26
电机尺寸带驱动(Size with Driver)mmØ53*32Ø53*32
轴向最大负载(Max Axial Load)N125125
径向最大负载(Max Radial Load)N500500
噪音(Noise)dB＜60＜60
通信协议(Communication)/CAN & RS485CAN
第二编码器(Second Encoder)/NO
NO
电机防水防尘等级(Motor Protection Grade)/IP54IP54
工作温度范围(Working Temperature)℃-20~+80-20~+80
板载编码器精度(Resolution of Encoder on Driver)Bit1414
是否支持单独编码器(Separate Encoder)/YESYES
是否支持定制抱闸(Custom Brake)/YESYES
