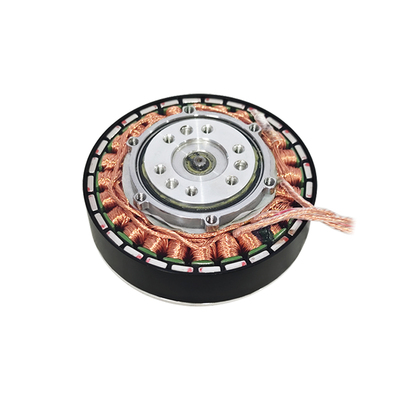

WGG6013-9

型号： WGG6013-9
品牌： SteadyWin
产品详情

图纸下载：

WGG6013-9安装尺寸图

WGG6013-9 3D模型图


WGG6013-9
绕组方式(Winding Type)/Y
测试电压(Testing Voltage)V24
额定功率(Rated Power)
W
331
额定扭矩(Nominal Torque)N.M9.8
堵转扭矩(Stall Torque)N.M30.83
减速后额定转速(Nominal Speed after Reducer)RPM247
减速后最大转速(Max Speed after Reducer)RPM344
额定电流(Nominal Current)A13.8
堵转电流(Stall Current)A>30
相间电阻(Phase to Phase Resistance)Ω0.074
相间电感(Phase to Phase Inductance)mH0.046
转速常数(Speed Constant)rpm/v14.33
扭矩常数(Torque Constant)N.M/A0.47
极对数(Number of Pole Pairs)Pairs14
减速比(Gear Rate)/1:9
减速器类型(Gear Type)/Planetary
减速器齿轮材料(Reducer Gear Material)/STEEL
减速器齿轮背隙(Reducer Gear Backlash)arcmin15
电机重量不带驱动(Motor Weight without Driver)g319
电机尺寸不带驱动(Size without Driver)mmØ69*26.5
轴向最大负载(Max Axial Load)N225
径向最大负载(Max Radial Load)N900
防水防尘等级(Protection Grade)/IP54
工作温度范围(Working Temperature)℃-20~65
*注：该参数在室温25℃下基于80A电调测试
