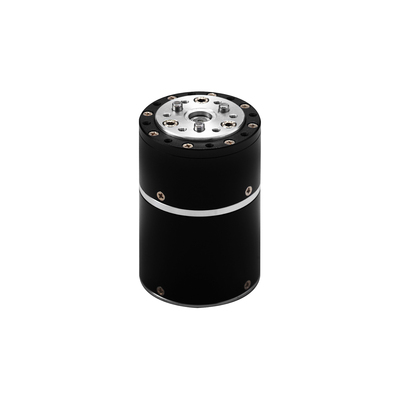

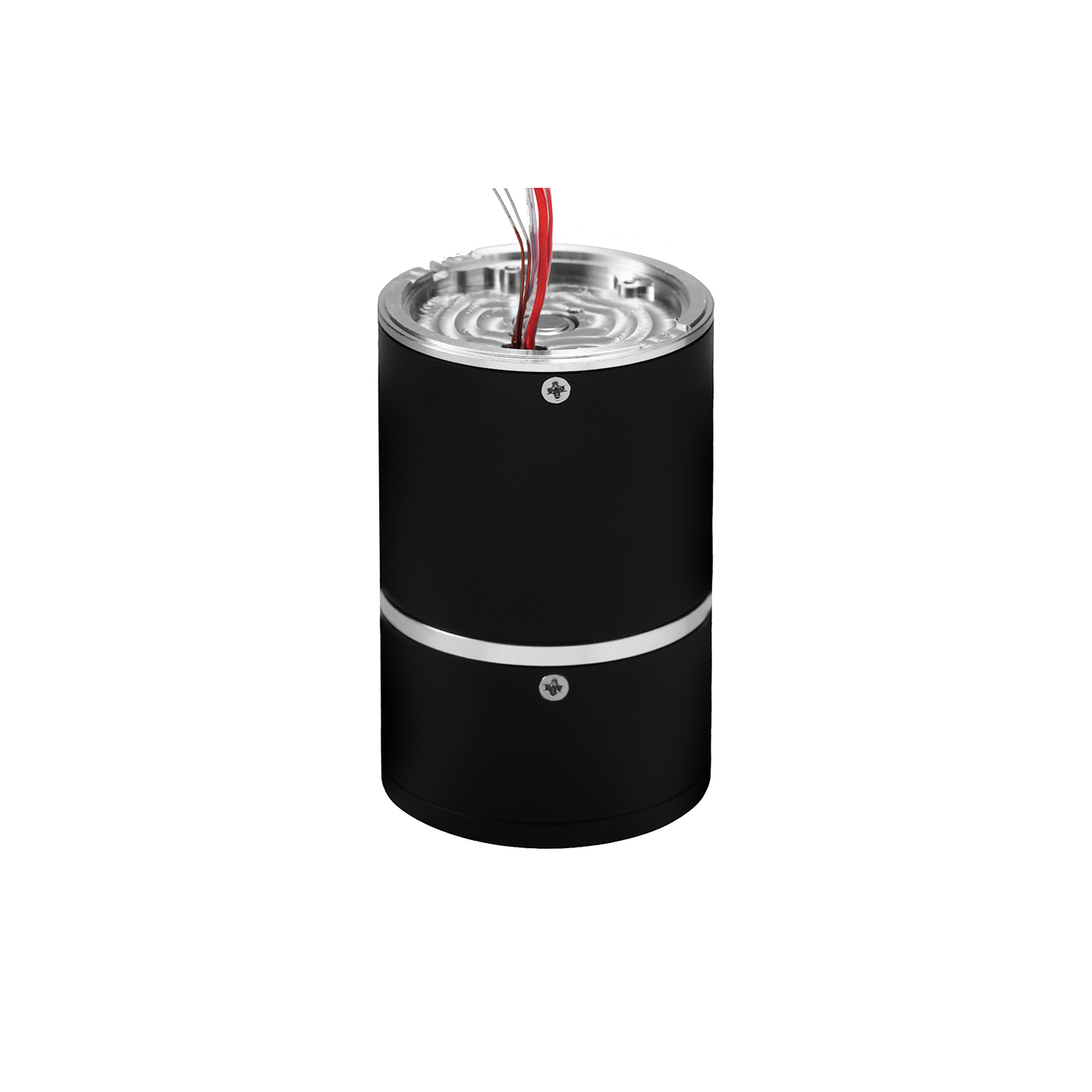

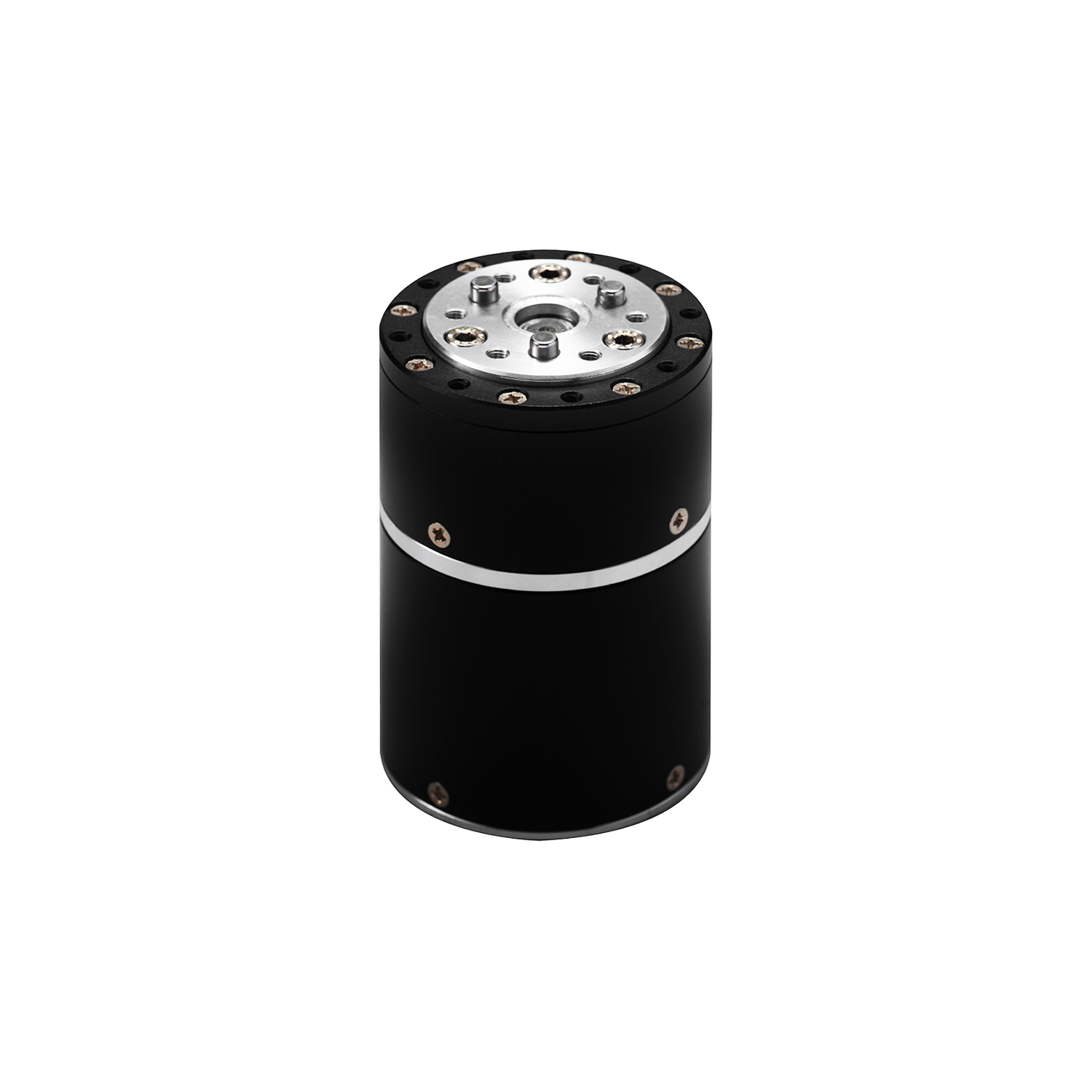

GIM3510-64

型号： GIM3510-64
品牌： SteadyWin
产品详情

2D图下载：

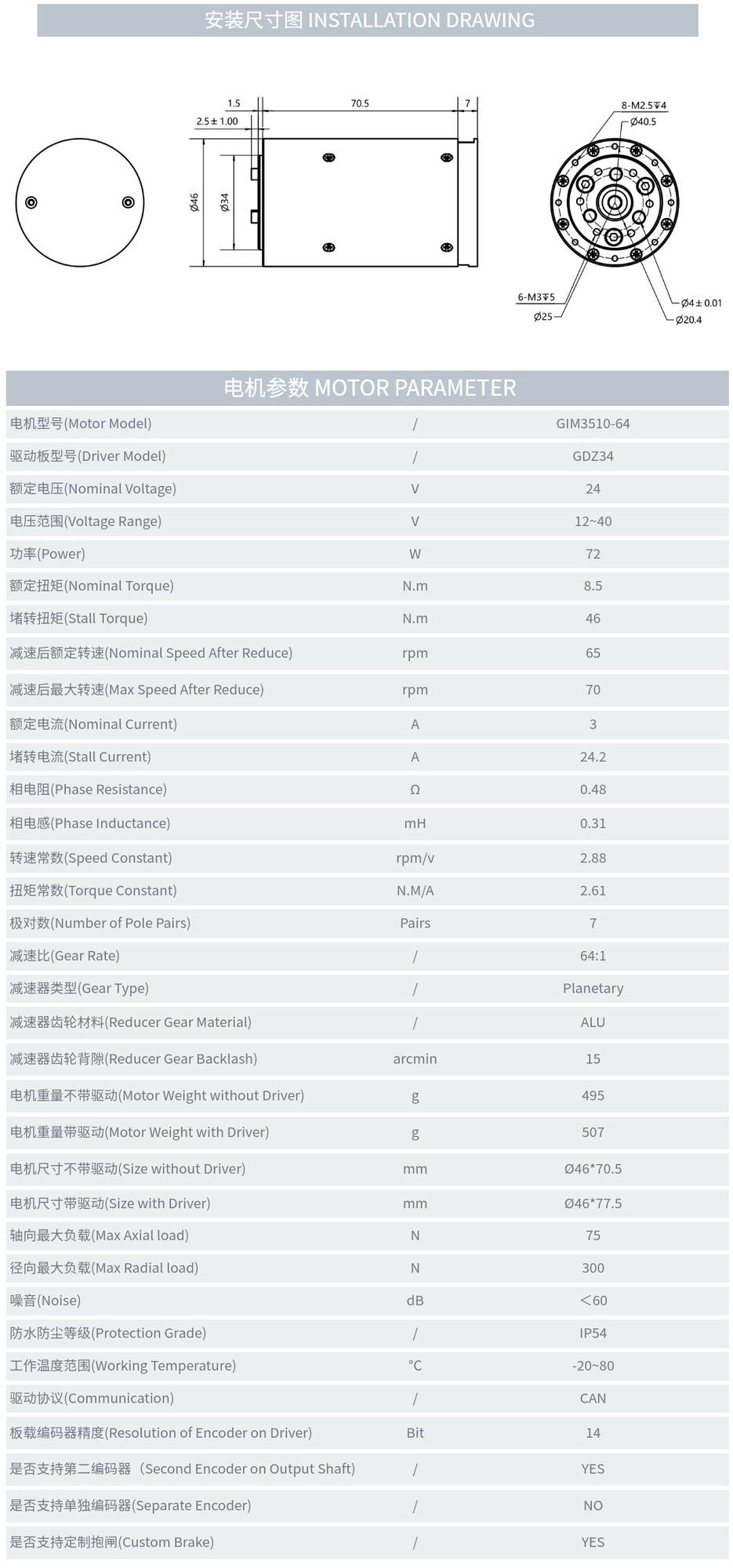

GIM3510-64安装尺寸图


3D图下载：

GIM3510-64 3D模型图‍



GIM3510-64
绕组方式(Winding Type)/▲
驱动板型号(Driver Model)
/GDZ34
额定电压(Nominal Voltage)V24
电压范围(Voltage Range)V12~40
功率(Power)
W
82
额定扭矩(Nominal Torque)N.M9
堵转扭矩(Stall Torque)N.M50
减速后额定转速(Nominal Speed after Reduce)RPM67
减速后最大转速(Max Speed after Reduce)RPM74
额定电流(Nominal Current)A3.41
堵转电流(Stall Current)A25.28
相间电阻(Phase to Phase Resistance)Ω0.52
相间电感(Phase to Phase Inductance)mH0.29
转速常数(Speed Constant)rpm/v3.08
扭矩常数(Torque Constant)N.M/A2.84
极对数(Number of Pole Pairs)Pairs7
减速比(Gear Rate)/64:1
减速器类型(Gear Type)/Planetary
减速器齿轮材料(Reducer Gear Material)/STEEL
减速器齿轮背隙(Reducer Gear Backlash)arcmin15
电机重量不带驱动(Motor Weight without Driver)g495.2
电机重量带驱动(Motor Weight with Driver)g507.2
电机尺寸不带驱动(Size without Driver)mmØ46*70.5
电机尺寸带驱动(Size with Driver)mmØ46*77.5
轴向最大负载(Max Axial Load)N75
径向最大负载(Max Radial Load)N300
噪音(Noise)dB＜60
通信协议(Communication)/CAN & RS485
第二编码器(Second Encoder)/YES
电机防水防尘等级(Motor Protection Grade)/IP54
工作温度范围(Working Temperature)℃-20~+80
板载编码器精度(Resolution of Encoder on Driver)Bit14
是否支持单独编码器(Separate Encoder)/NO
是否支持定制抱闸(Custom Brake)/YES
