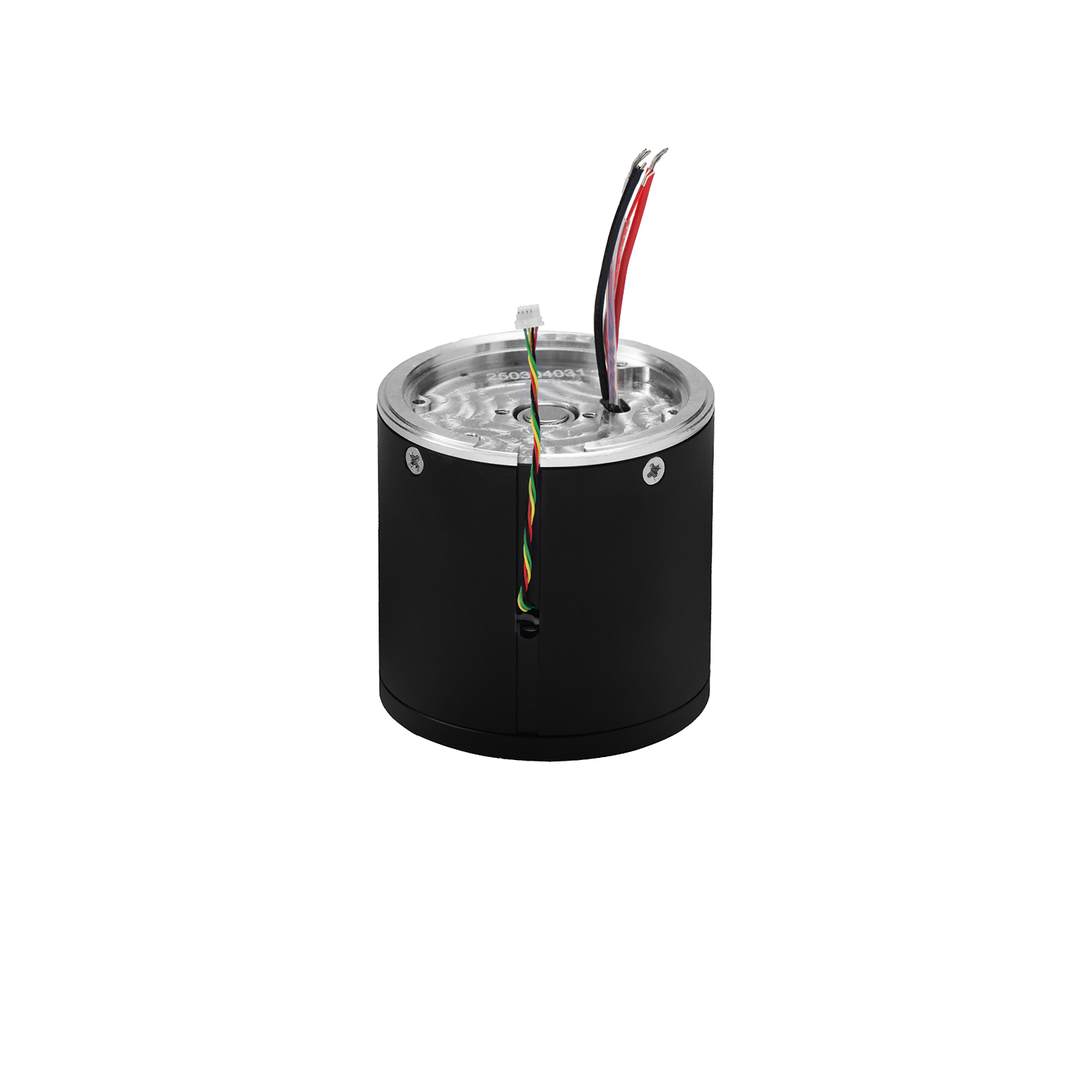

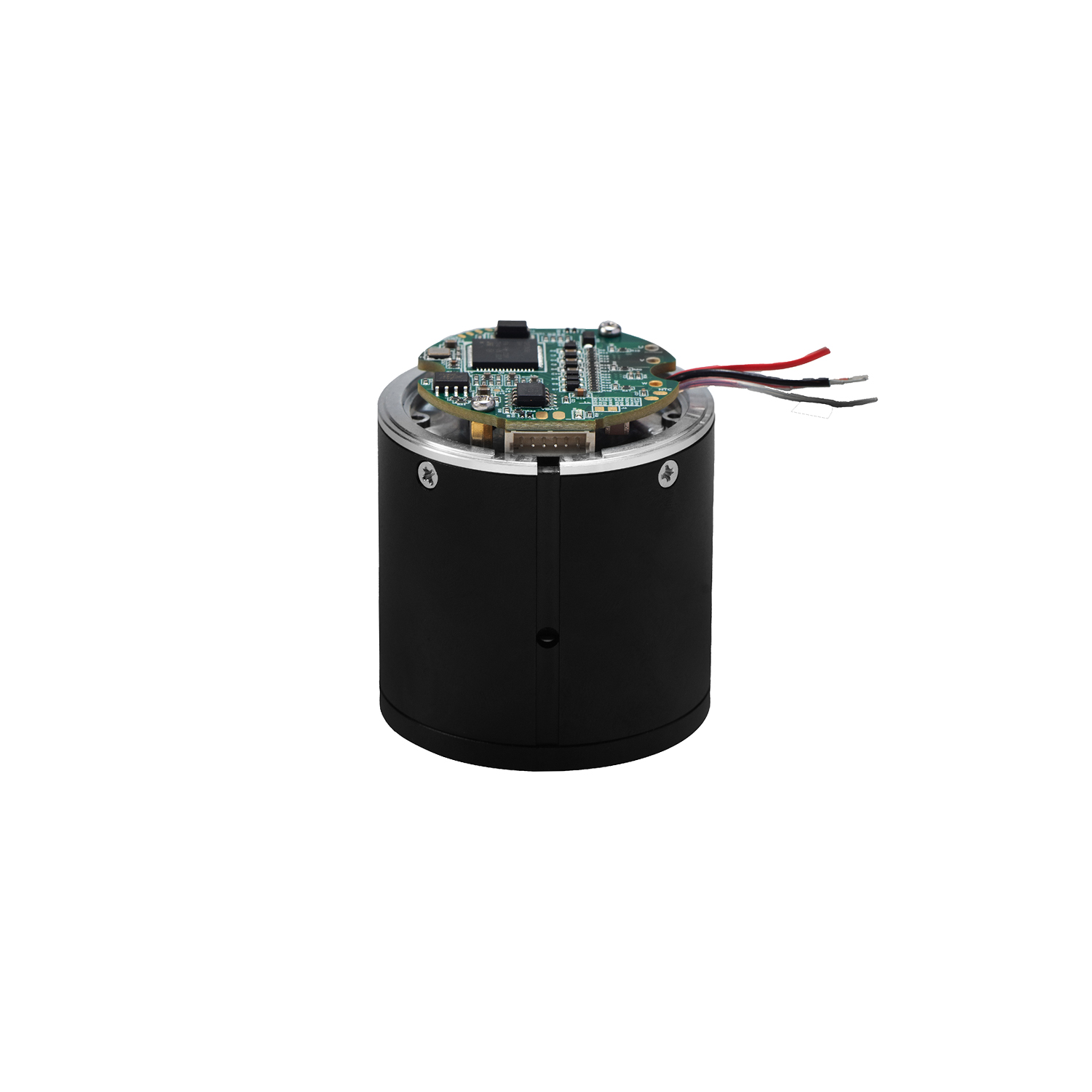

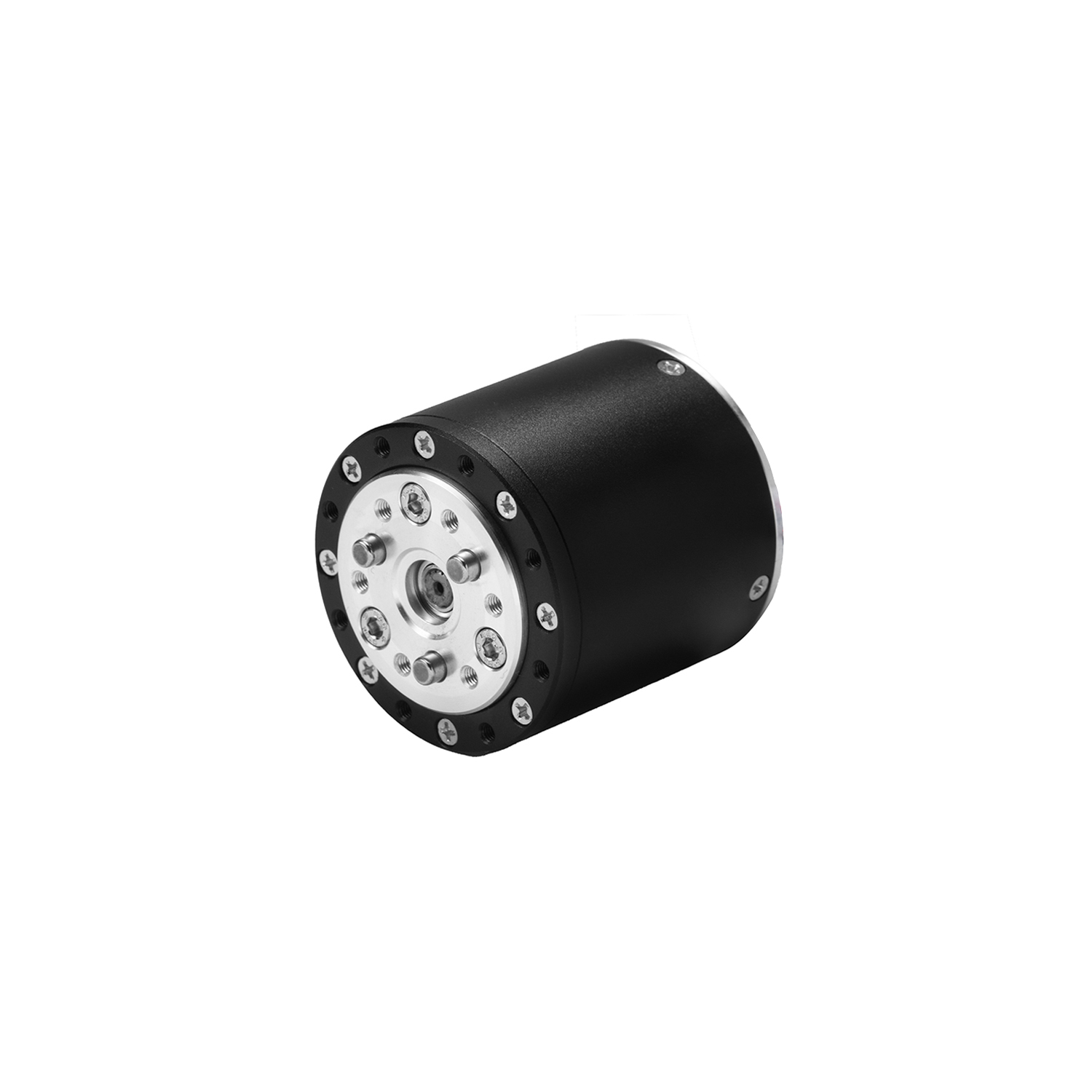

GIM3510-8

型号 GIM3510-8
品牌 SteadyWin
产品详情

GIM3510-8安装尺寸图


GIM3510-8
驱动板型号(Driver Model)/SDC101
额定电压(Nominal Voltage)V24
电压范围(Voltage Range)V12~36
功率(Power)W98
额定扭矩(Nominal Torque)N.M1.68
堵转扭矩(Stall Torque)N.M3.41
减速后额定转速(Nominal Speed after Reduce)RPM430
减速后最大转速(Max Speed after Reduce)RPM529
额定电流(Nominal Current)A4.1
堵转电流(Stall Current)A8.3
相电阻(Phase Resistance)Ω0.58
相电感(Phase Inductance)mH0.38
转速常数(Speed Constant)rpm/v22.04
扭矩常数(Torque Constant)N.M/A0.44
极对数(Number of Pole Pairs)Pairs14
减速比(Gear Rate)/8:1
减速器类型(Gear Type)/Planetary
减速器齿轮材料(Reducer Gear Material)/ALU
减速器齿轮背隙(Reducer Gear Backlash)arcmin15
电机重量不带驱动(Motor Weight without Driver)g248
电机重量带驱动(Motor Weight with Driver)g260
电机尺寸不带驱动(Size without Driver)mmØ46*46.6
电机尺寸带驱动(Size with Driver)mmØ46*52.2
轴向最大负载(Max Axial Load)N75
径向最大负载(Max Radial Load)N300
噪音(Noise)dB<60
通信协议(Communication)/CAN
第二编码器(Second Encoder)/YES
电机防水防尘等级(Motor Protection Grade)/IP54
工作温度范围(Working Temperature)-20~+80
板载编码器精度(Resolution of Encoder on Driver)Bit

14

是否支持单独编码器(Separate Encoder)/YES
是否支持定制抱闸(Custom Brake)/YES
