产品详情

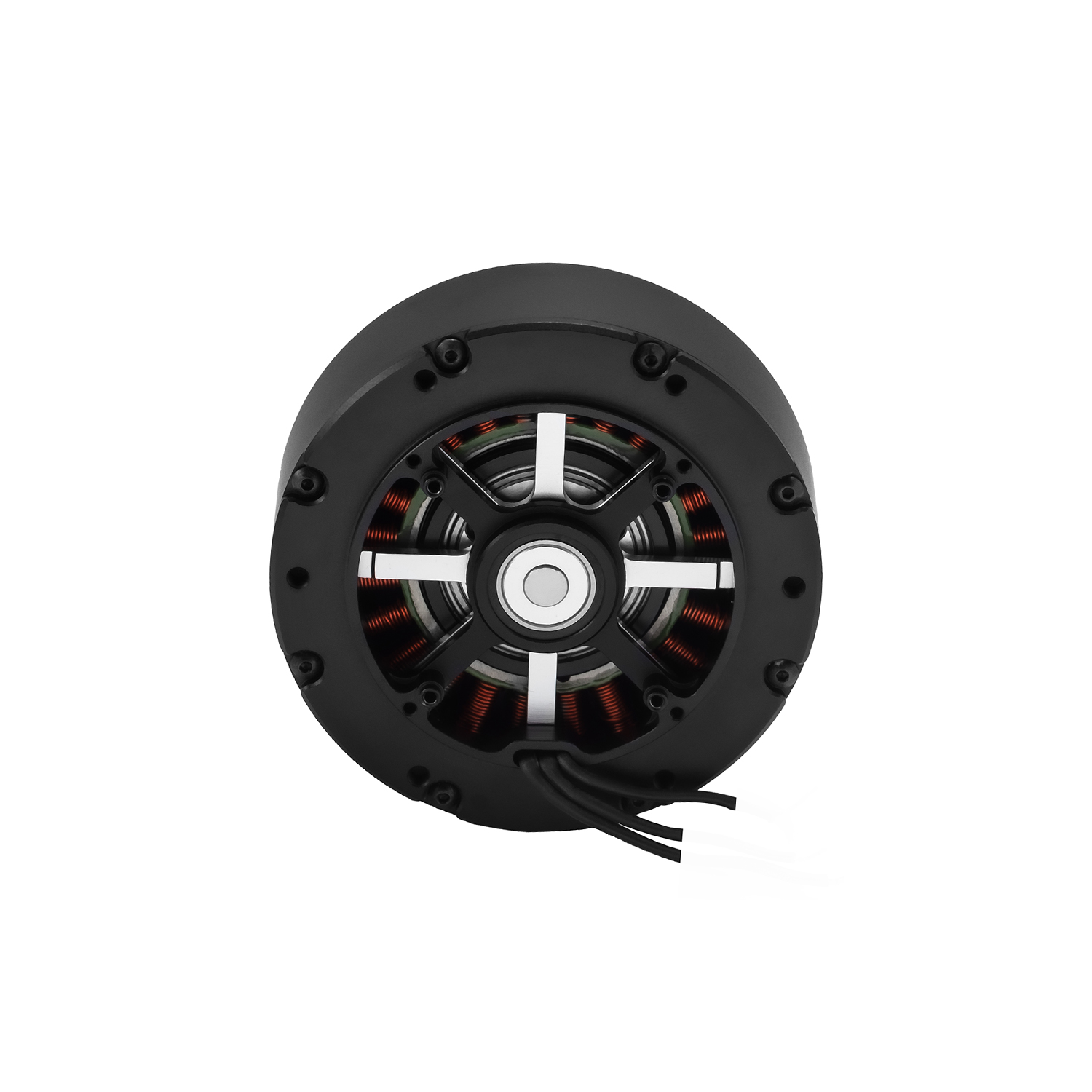

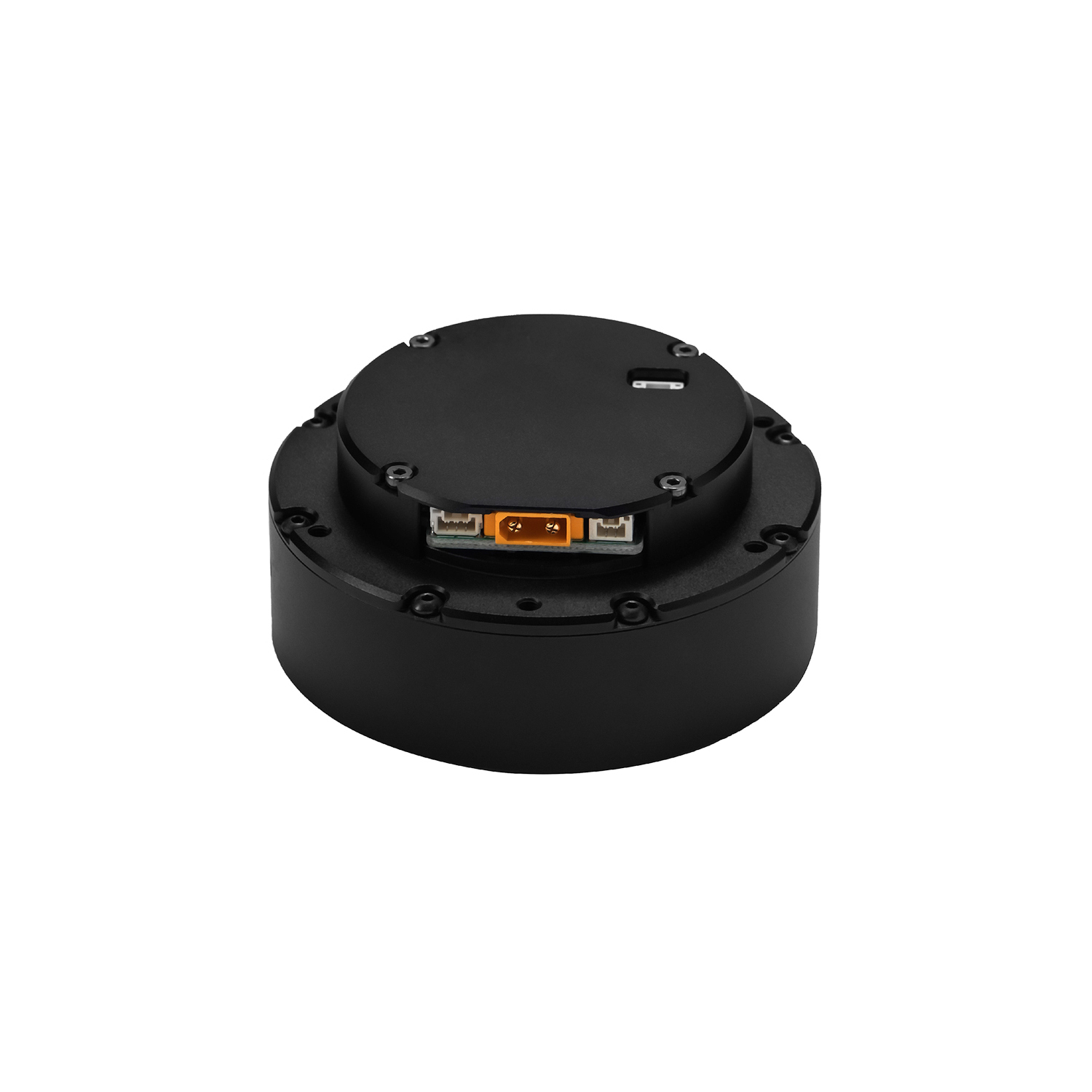

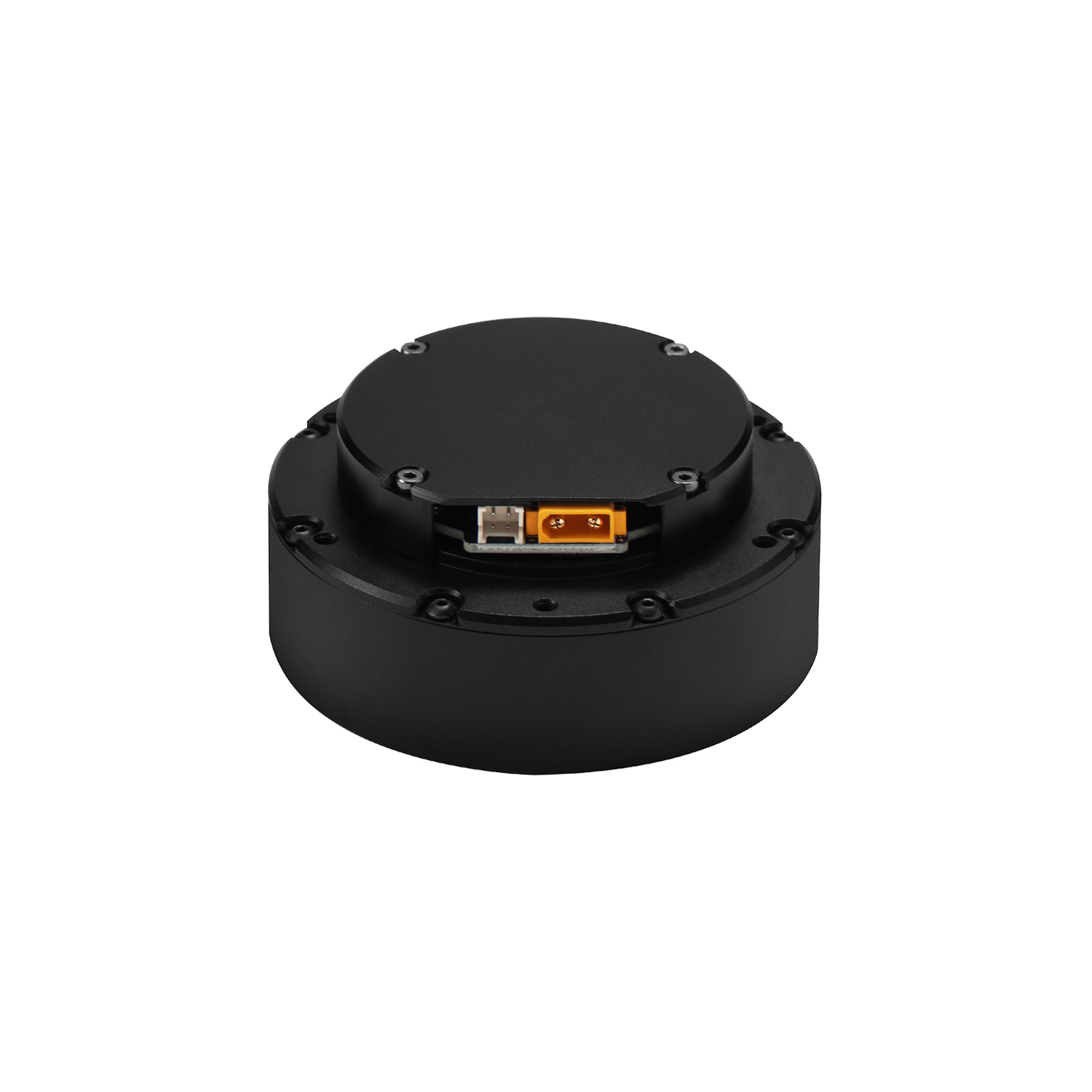

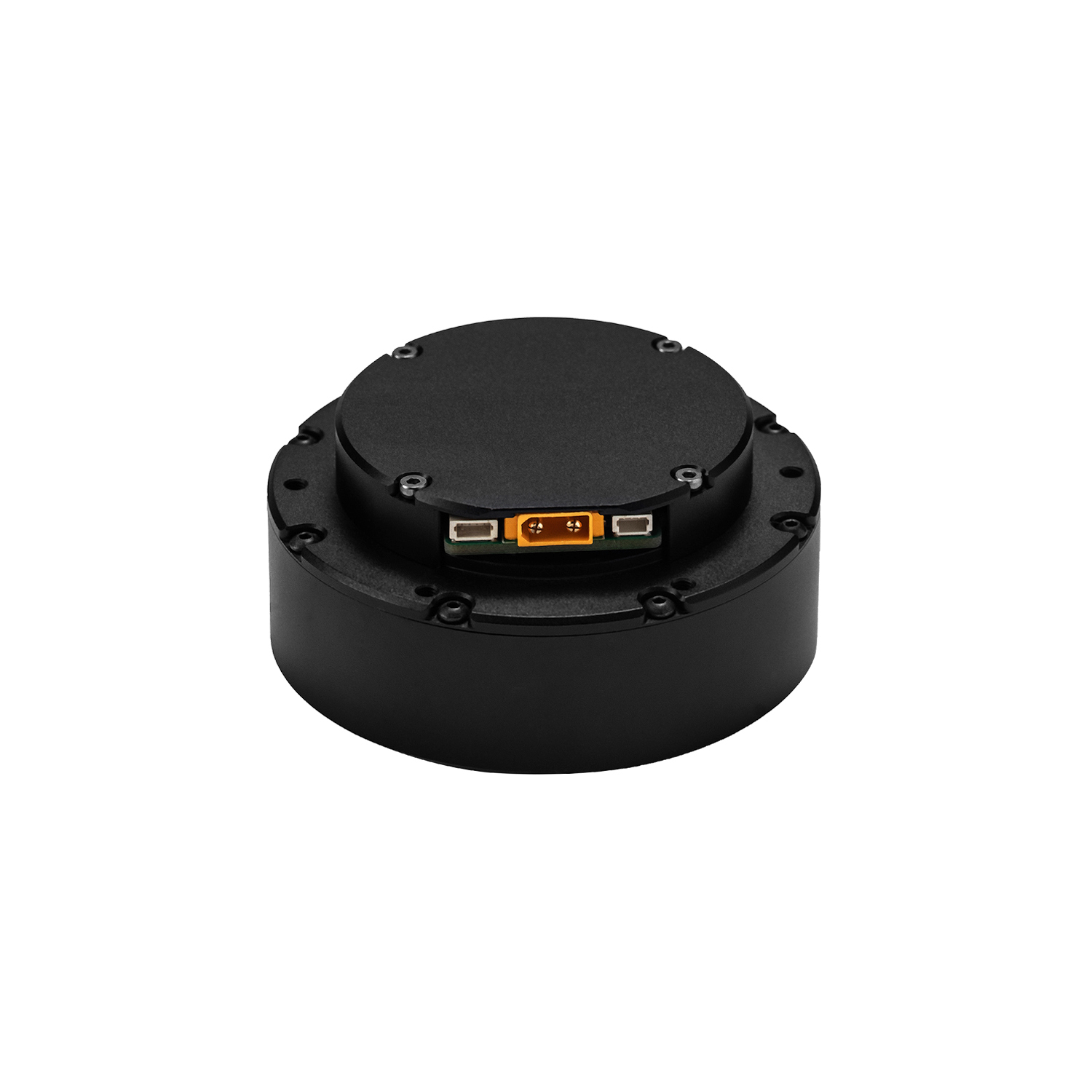

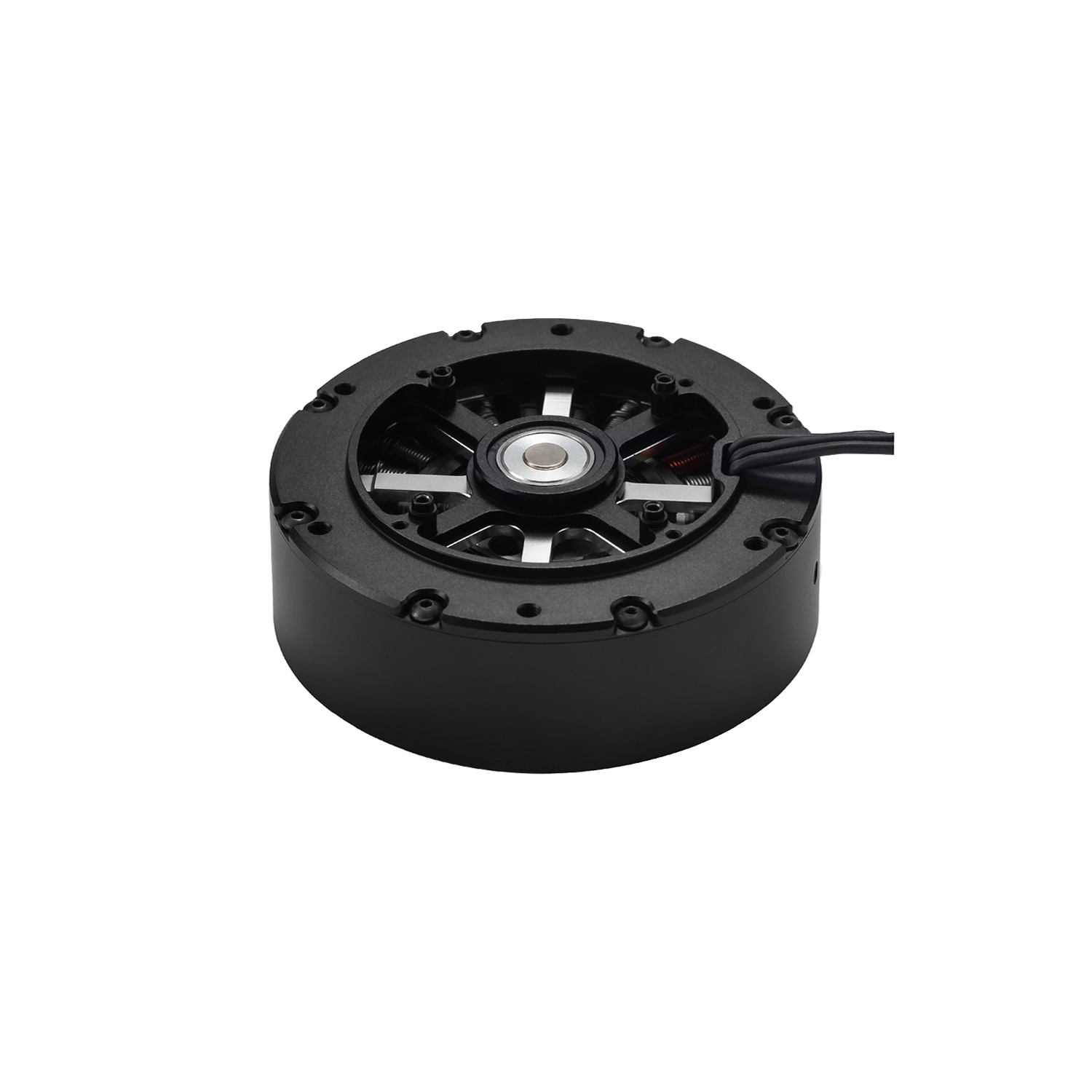

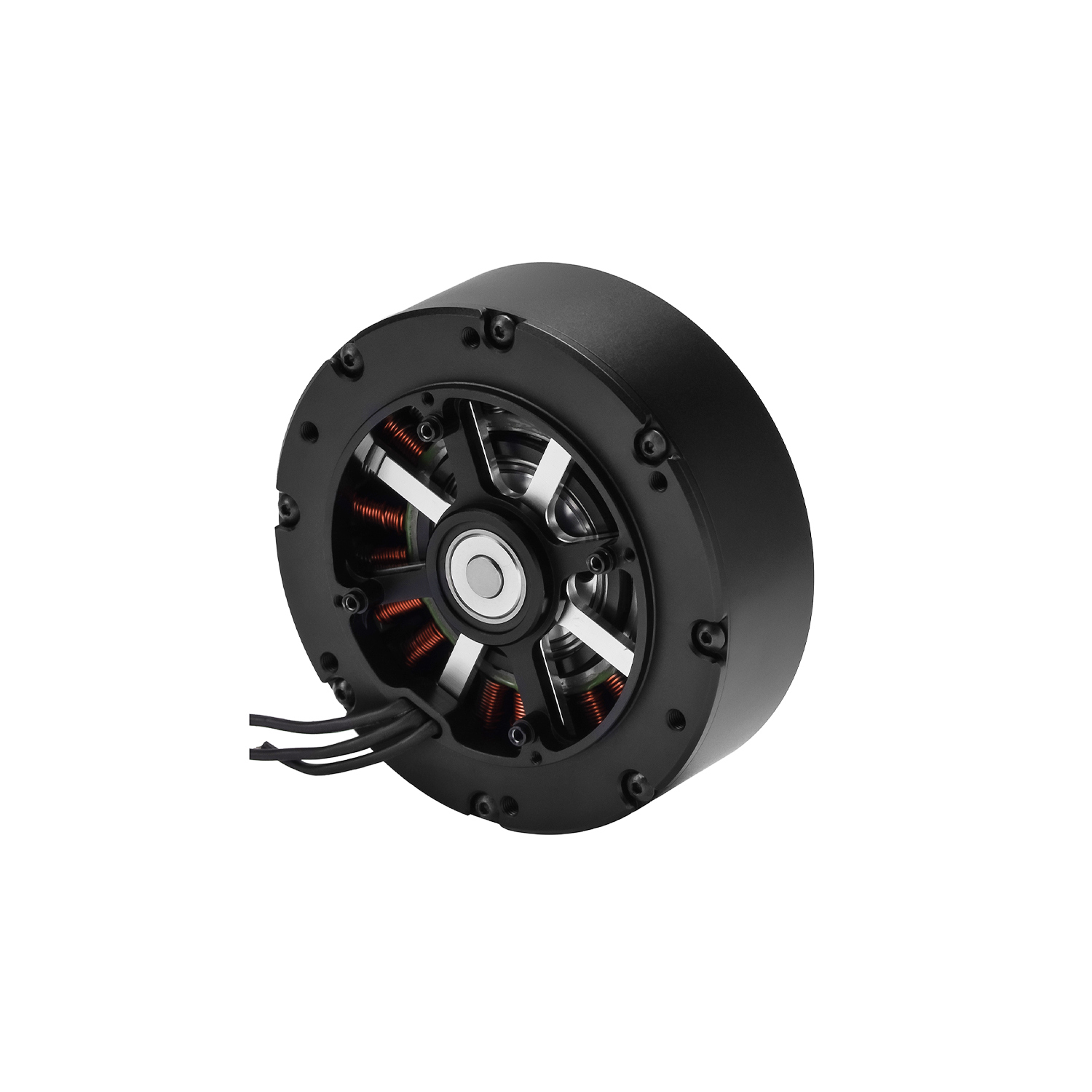

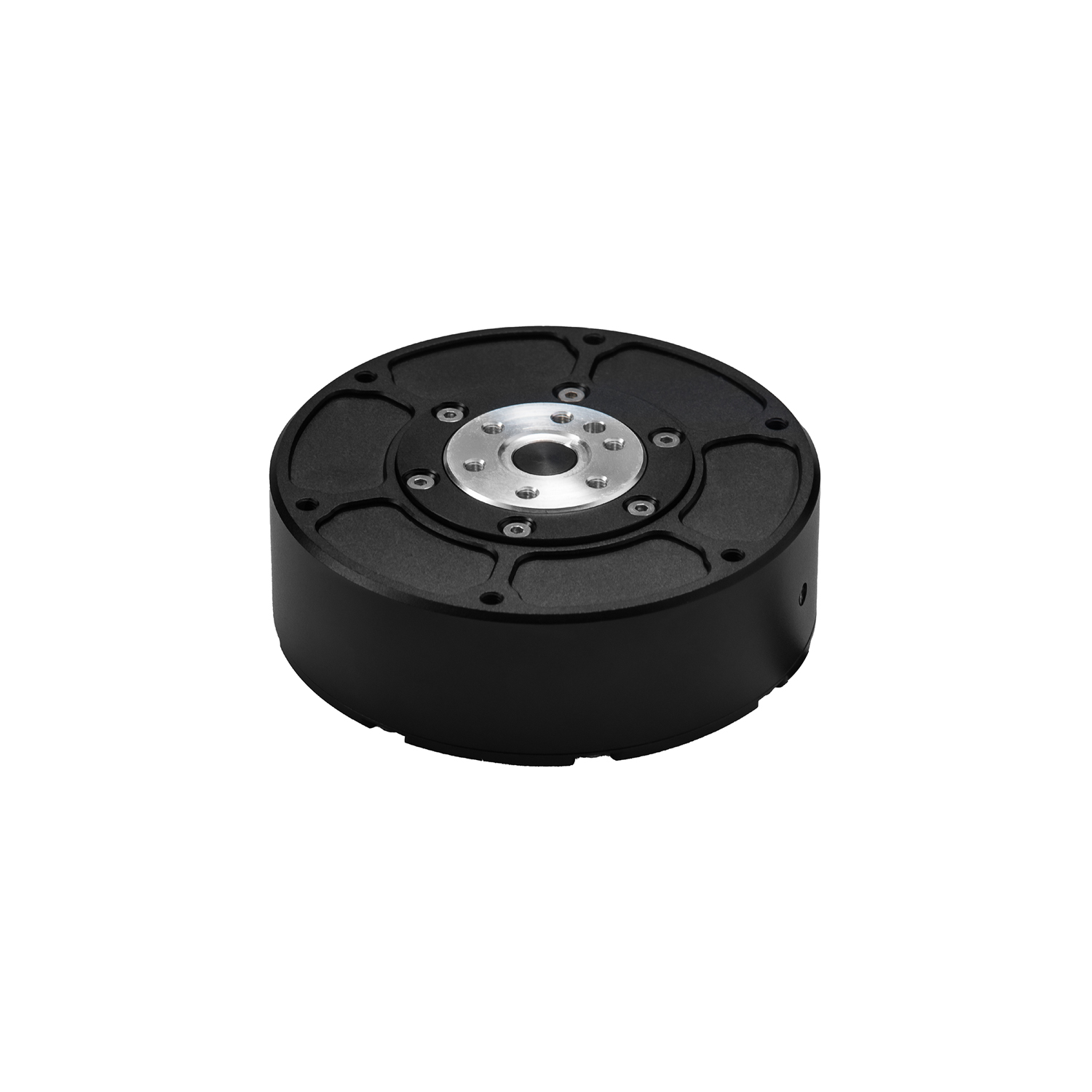

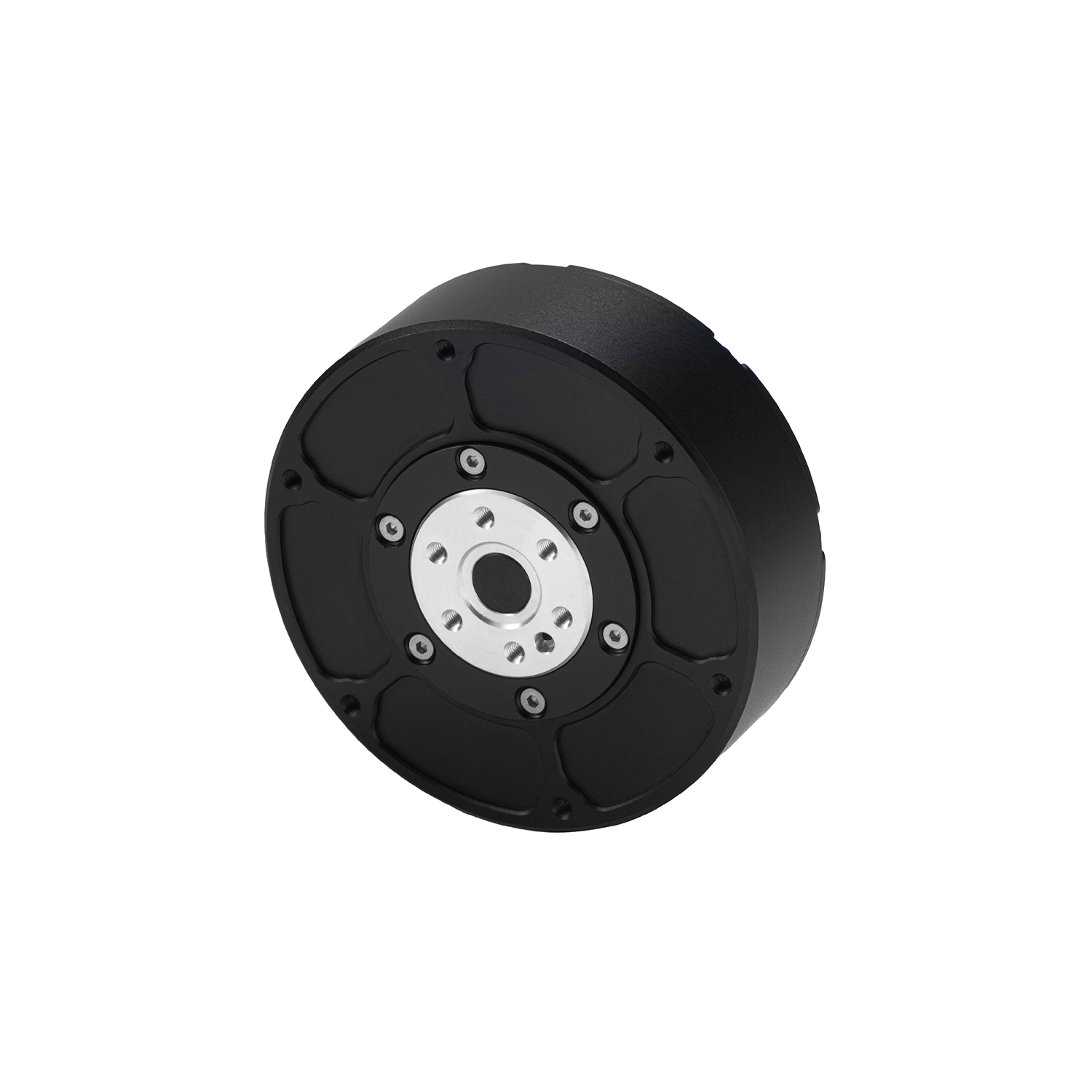

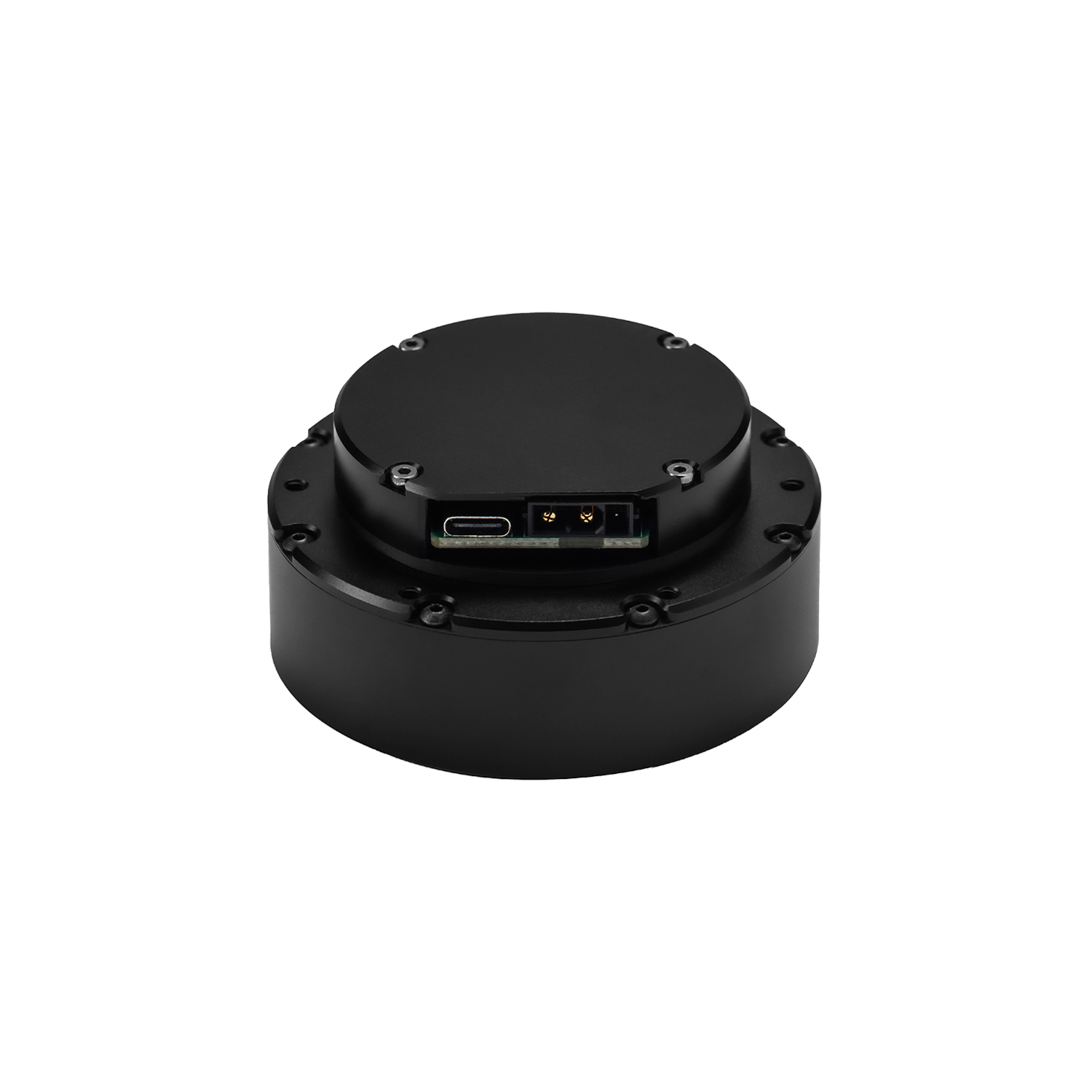

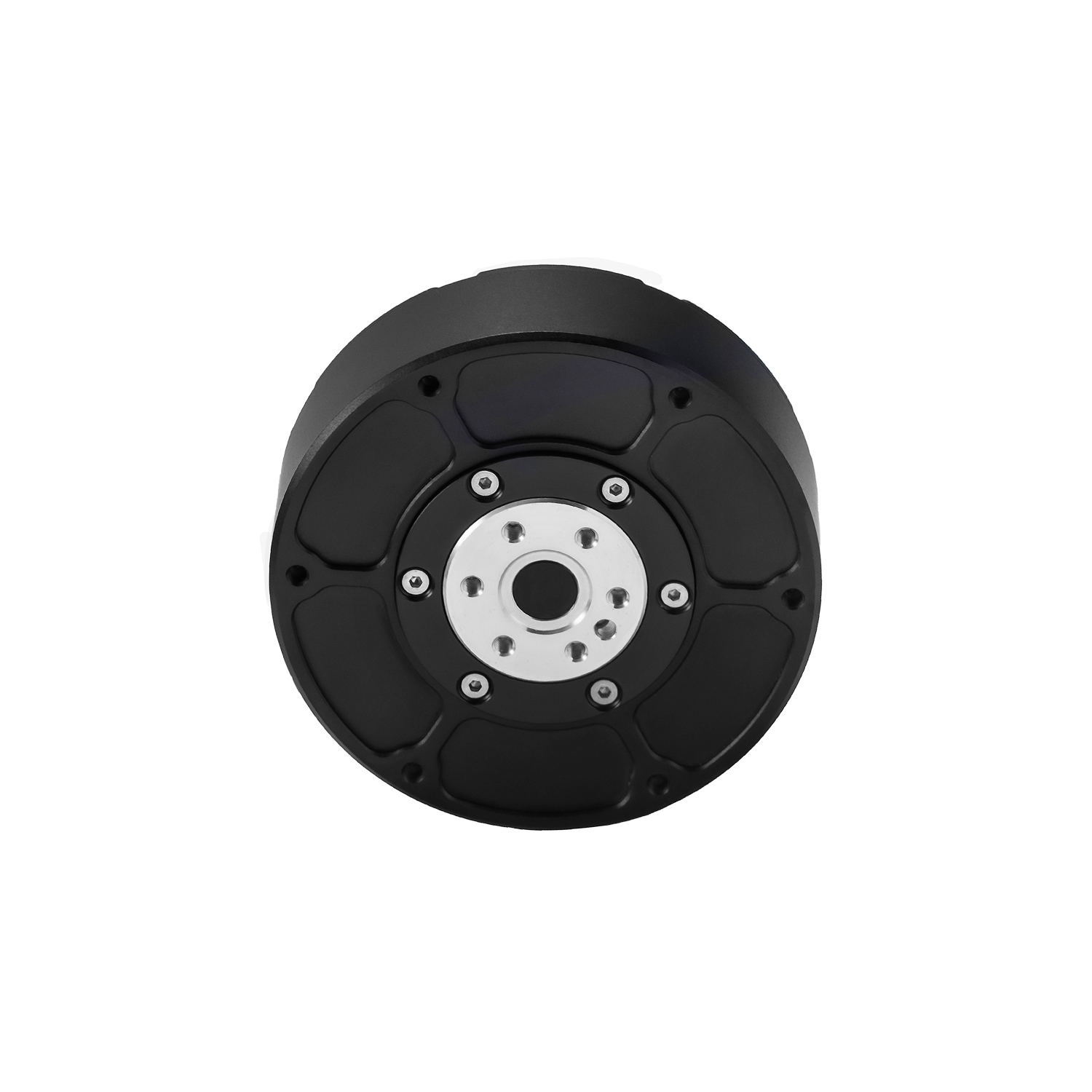

GIM6010-6
型号
：
GIM6010-6
品牌
：
SteadyWin
产品详情
2D图下载：
GIM6010-6 安装尺寸图
3D图下载：
GIM6010-6 3D模型图
GIM6010-6
绕组方式(Winding Type)
/
▲
Y
Y
驱动板型号(Driver Model)
/
GDS6
GDS6
GDZ468H
额定电压(Nominal Voltage)
V
24
48
48
电压范围(Voltage Range)
V
12~48
12~48
12~48
功率(Power)
W
233
221
174
额定扭矩(Nominal Torque)
N.M
3.3
3
1.8
堵转扭矩(Stall Torque)
N.M
8
6.92
8.86
减速后额定转速(Nominal Speed after Reduce)
RPM
320
513
609
减速后最大转速(Max Speed after Reduce)
RPM
450
585
650
额定电流(Nominal Current)
A
9.7
4.6
3.63
堵转电流(Stall Current)
A
23.53
9.3
19.5
相间电阻(Phase
to Phase
Resistance)
Ω
0.55
0.55
0.61
相间电感(Phase
to Phase
Inductance)
mH
0.45
0.45
0.41
转速常数(Speed Constant)
rpm/v
18.75
12.19
13.54
扭矩常数(Torque Constant)
N.M/A
0.34
0.73
0.62
极对数(Number of Pole Pairs)
Pairs
14
14
14
减速比(Gear Rate)
/
6:1
6:1
6:1
减速器类型(Gear Type)
/
Planetary
Planetary
Planetary
减速器齿轮材料(Reducer Gear Material)
/
STEEL
STEEL
STEEL
减速器齿轮背隙(Reducer Gear Backlash)
arcmin
15
15
15
电机重量不带驱动(Motor Weight without Driver)
g
289
289
289
电机重量带驱动(Motor Weight with Driver)
g
318
318
318
电机尺寸不带驱动(Size without Driver)
mm
Ø76*24
Ø76*24
Ø76*24
电机尺寸带驱动(Size with Driver)
mm
Ø76*35
Ø76*35
Ø76*35
轴向最大负载(Max Axial Load)
N
200
200
200
径向最大负载(Max Radial Load)
N
800
800
800
噪音(Noise)
dB
＜60
＜60
＜60
通信协议(Communication)
/
CAN
CAN
CAN & RS485
第二编码器(Second Encoder)
/
YES
YES
YES
电机防水防尘等级(Motor Protection Grade)
/
IP54
IP54
IP54
工作温度范围(Working Temperature)
℃
-20~+80
-20~+80
-20~+80
板载编码器精度(Resolution of Encoder on Driver)
Bit
14
14
14
是否支持单独编码器(Separate Encoder)
/
NO
NO
NO
是否支持定制抱闸(Custom Brake)
/
YES
YES
YES
