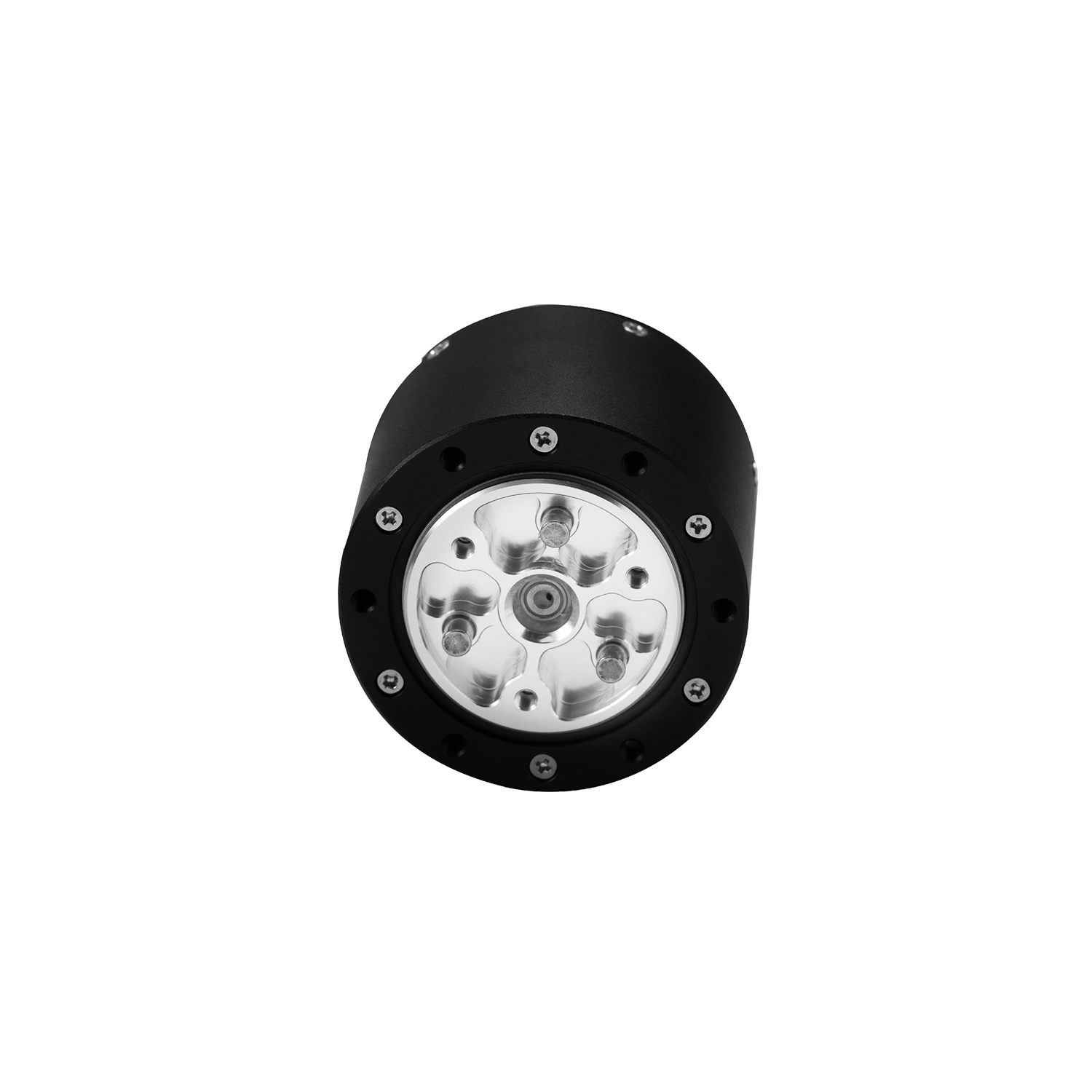

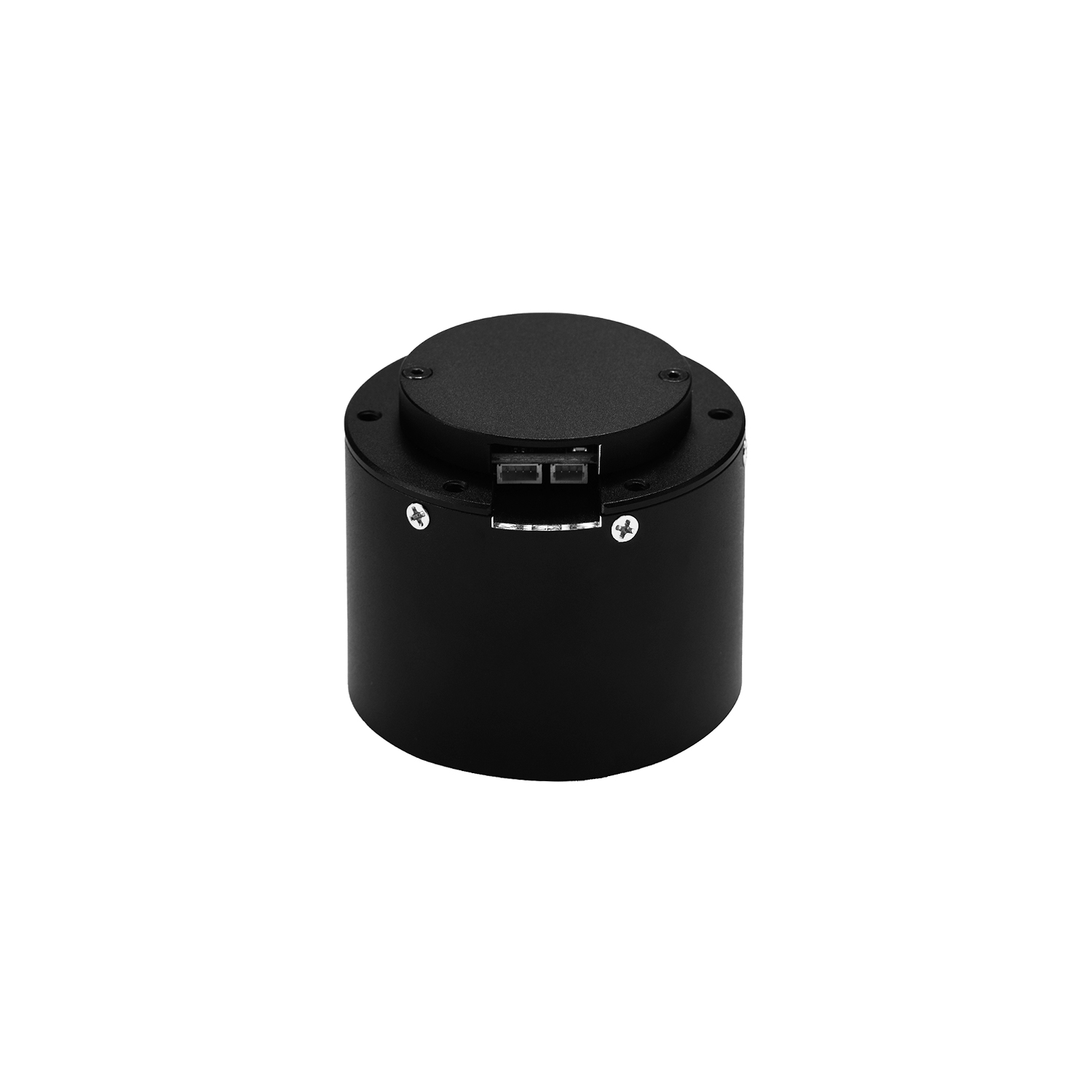

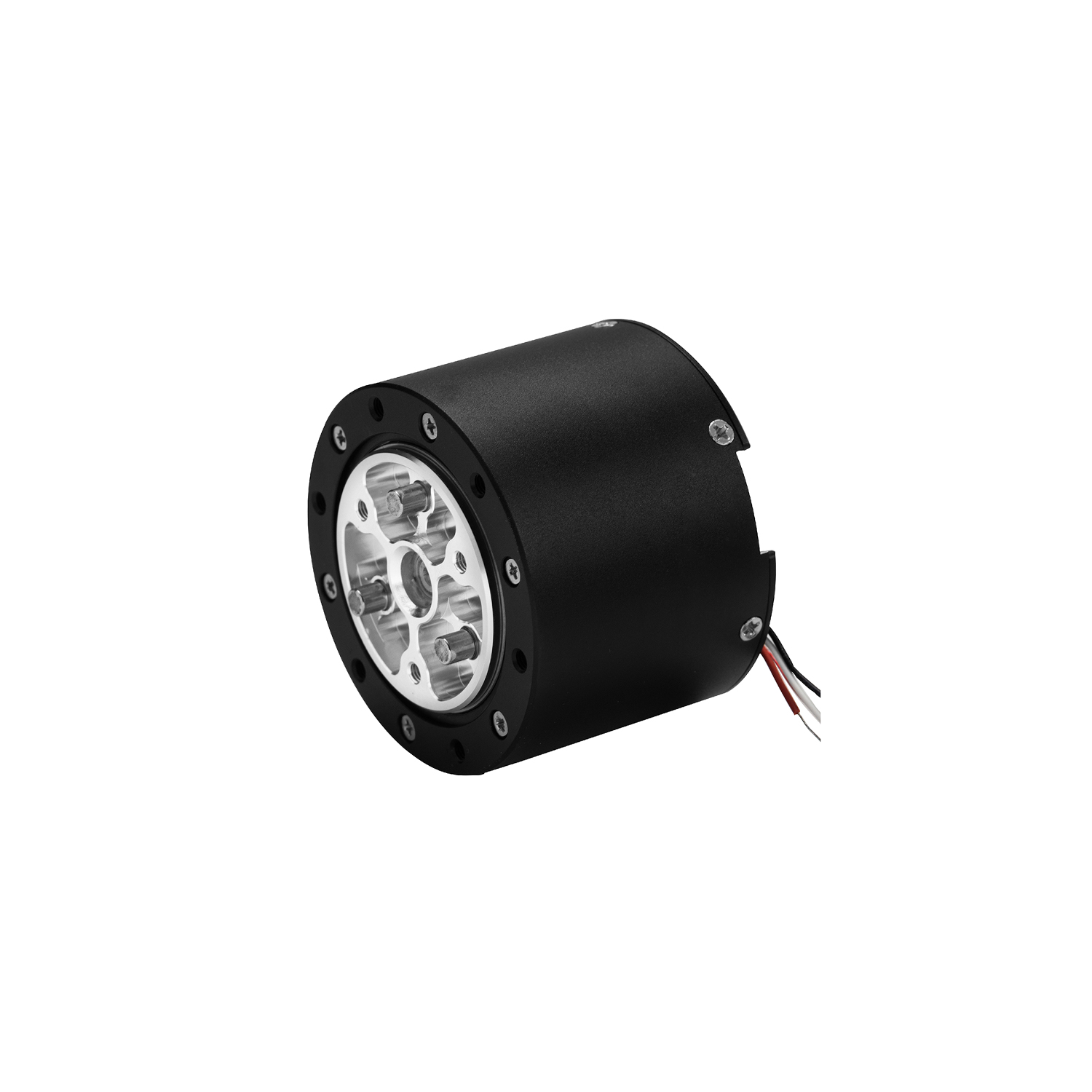

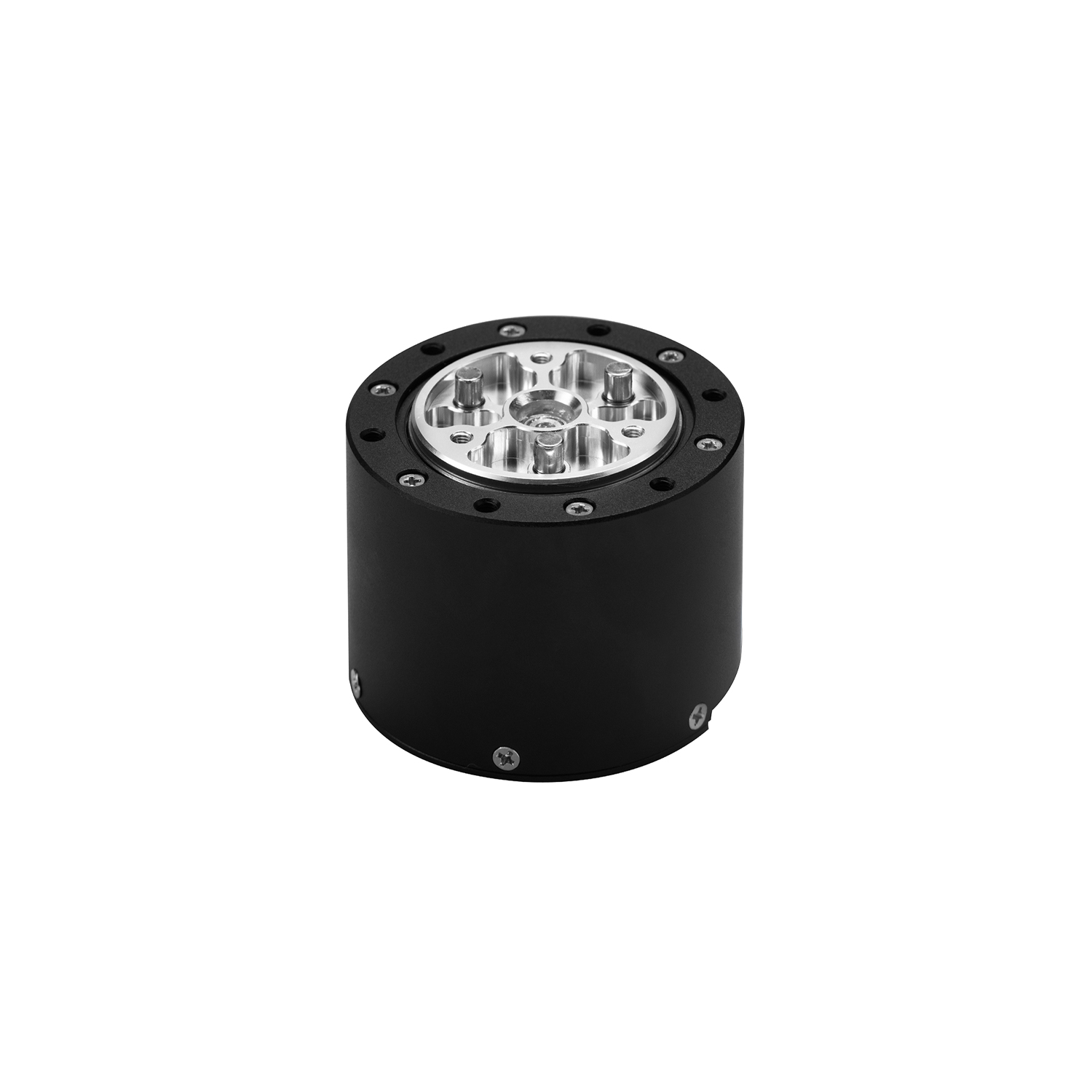

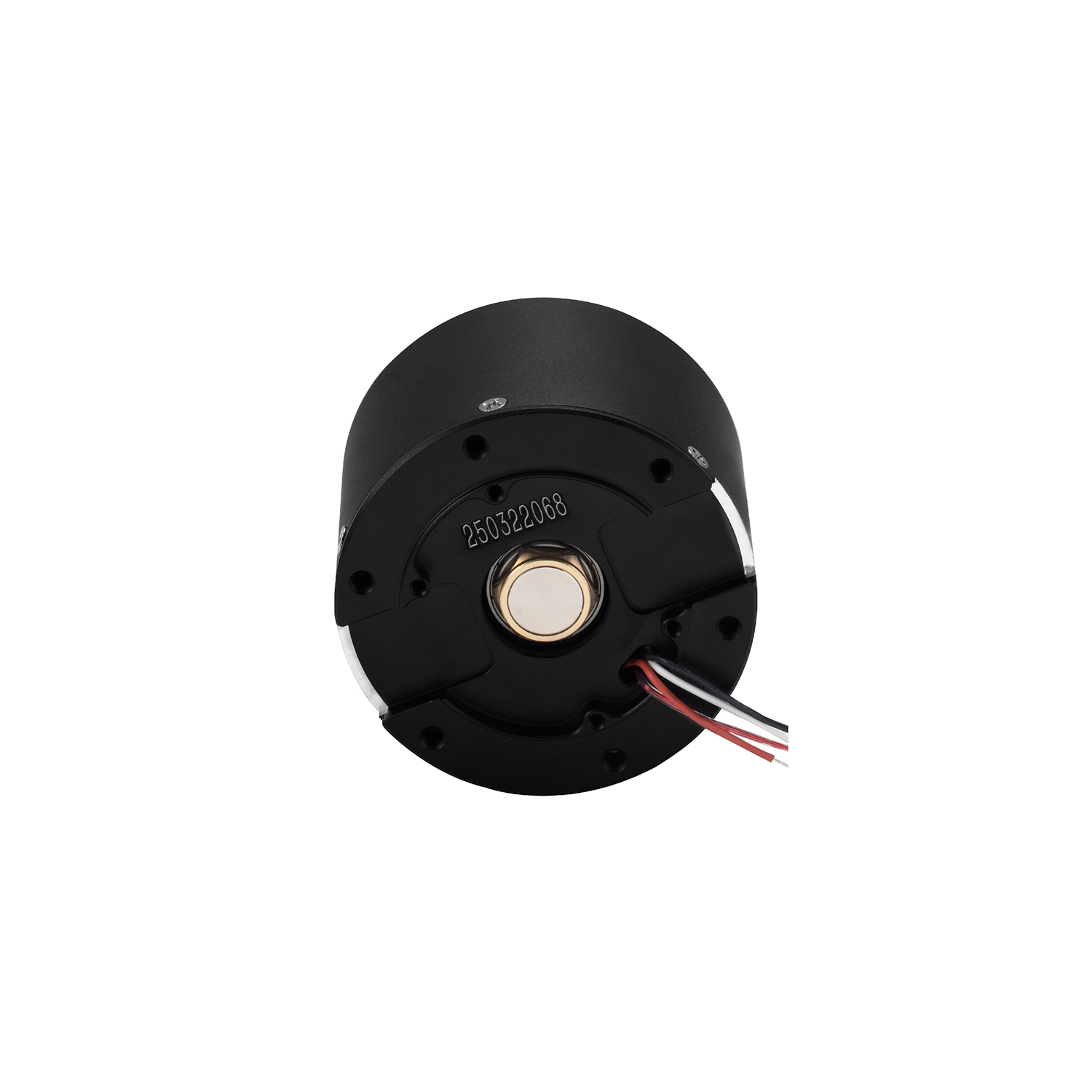

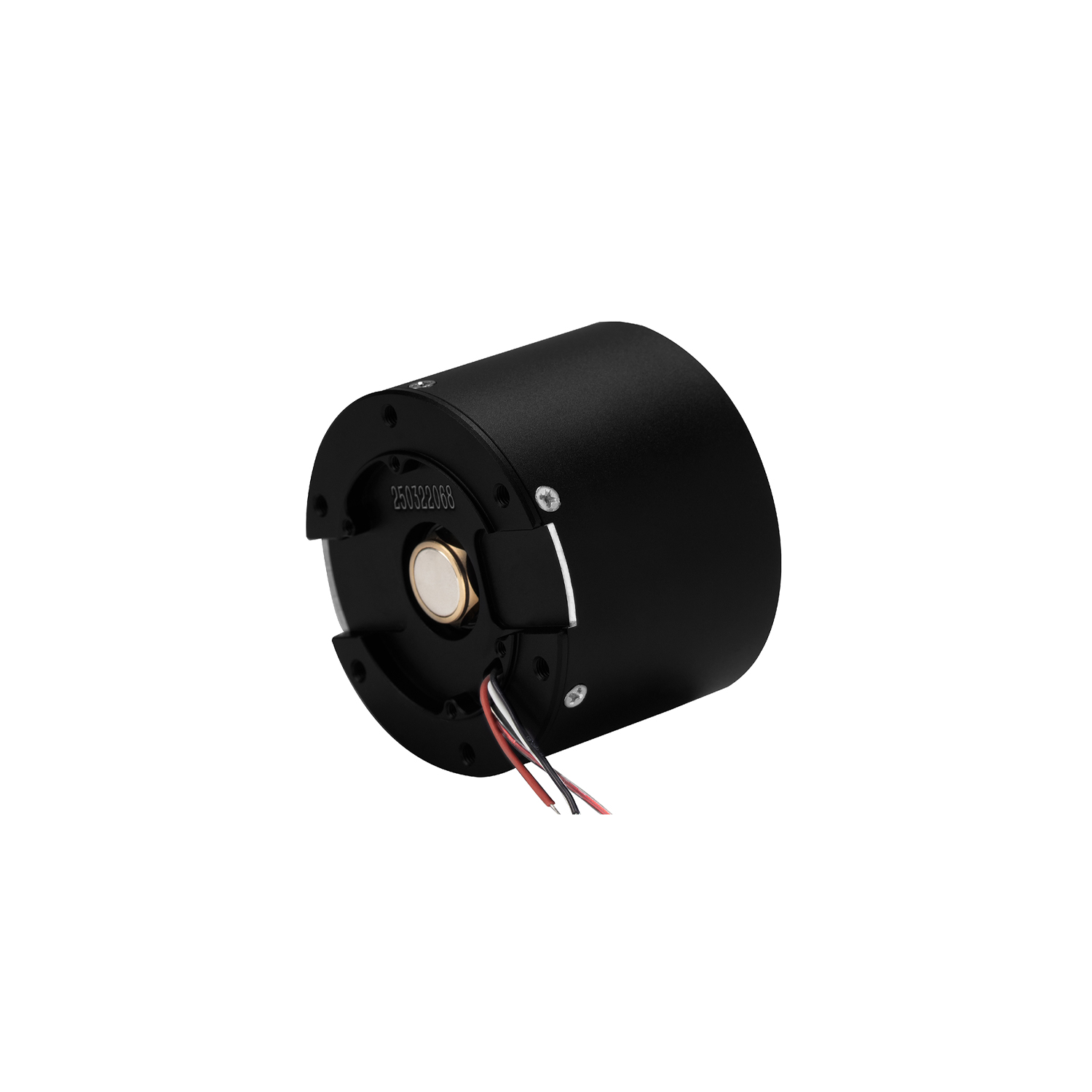

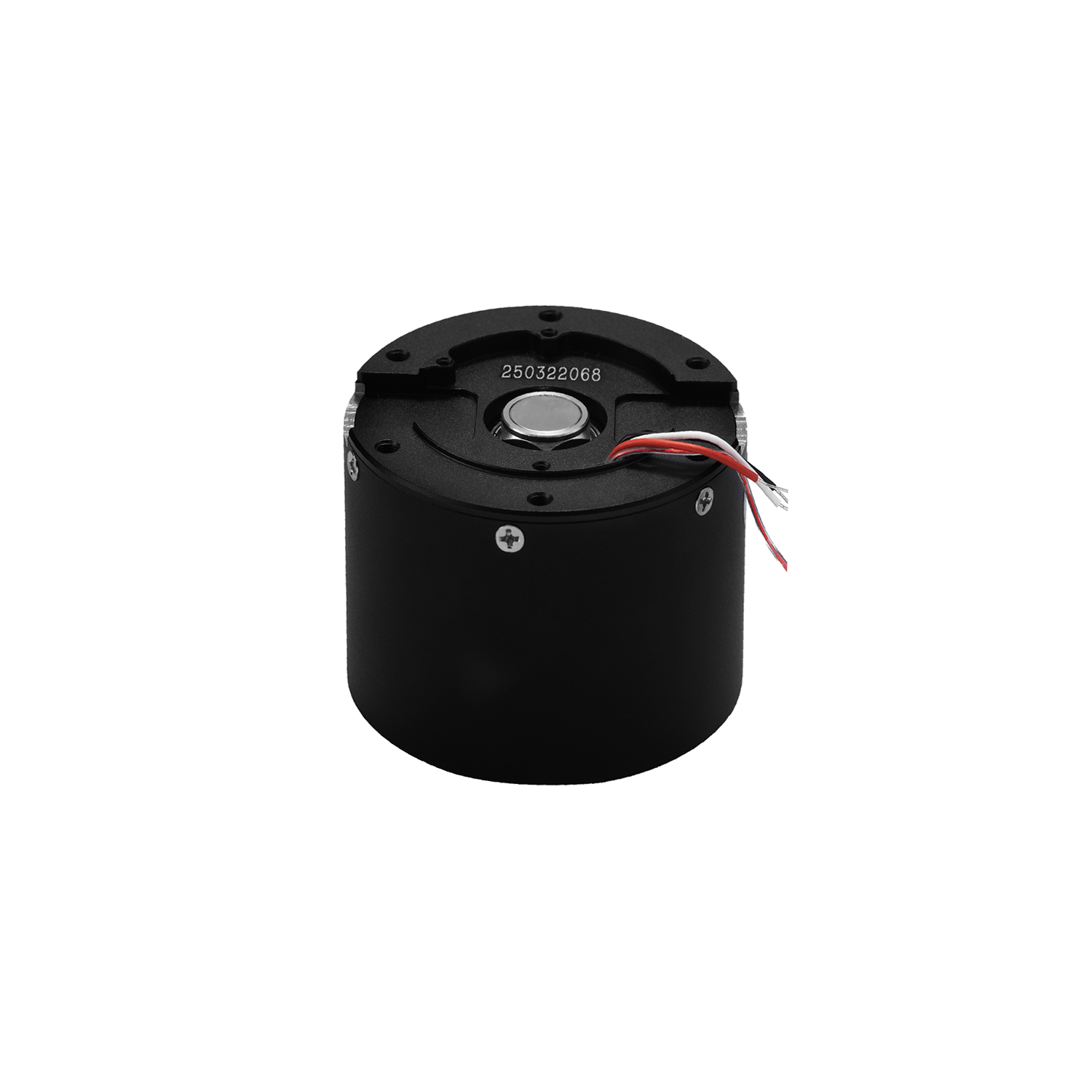

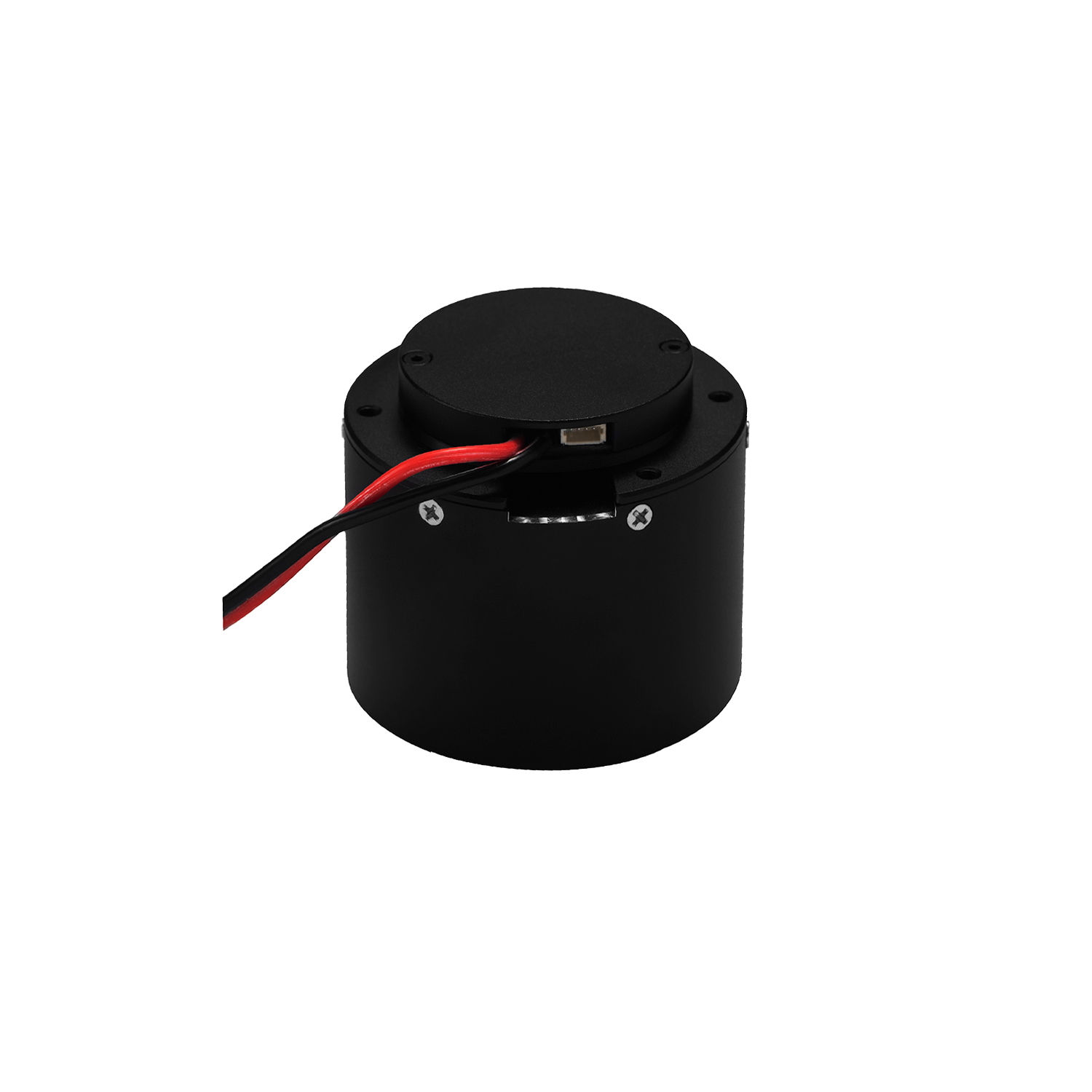

GIM4310-36

型号： GIM4310-36
品牌： SteadyWin
产品详情

2D图下载：

‍GIM4310-36安装尺寸图


3D图下载：

‍GIM4310-36 3D模型图


GIM4310-36
绕组方式(Winding Type)/YY
驱动板型号(Driver Model)
/GDZ34GDS34
额定电压(Nominal Voltage)V2424
电压范围(Voltage Range)V12~4012~48
功率(Power)
W
4455
额定扭矩(Nominal Torque)N.M6.247.38
堵转扭矩(Stall Torque)N.M25.4320.16
减速后额定转速(Nominal Speed after Reduce)RPM4041
减速后最大转速(Max Speed after Reduce)RPM6463
额定电流(Nominal Current)A1.832.3
堵转电流(Stall Current)A10.576.8
相间电阻(Phase to Phase Resistance)Ω1.861.89
相间电感(Phase to Phase Inductance)mH0.660.75
转速常数(Speed Constant)rpm/v2.682.63
扭矩常数(Torque Constant)N.M/A3.193.46
极对数(Number of Pole Pairs)Pairs1414
减速比(Gear Rate)/36:136:1
减速器类型(Gear Type)/PlanetaryPlanetary
减速器齿轮材料(Reducer Gear Material)/STEELSTEEL
减速器齿轮背隙(Reducer Gear Backlash)arcmin1515
电机重量不带驱动(Motor Weight without Driver)g300300
电机重量带驱动(Motor Weight with Driver)g310310
电机尺寸不带驱动(Size without Driver)mmØ55*40Ø55*40
电机尺寸带驱动(Size with Driver)mmØ55*47Ø55*47
轴向最大负载(Max Axial Load)N125125
径向最大负载(Max Radial Load)N500500
噪音(Noise)dB＜60＜60
通信协议(Communication)/CAN & RS485CAN
第二编码器(Second Encoder)/NONO
电机防水防尘等级(Motor Protection Grade)/IP54IP54
工作温度范围(Working Temperature)℃-20~+80-20~+80
板载编码器精度(Resolution of Encoder on Driver)Bit1414
是否支持单独编码器(Separate Encoder)/NONO
是否支持定制抱闸(Custom Brake)/YESYES
