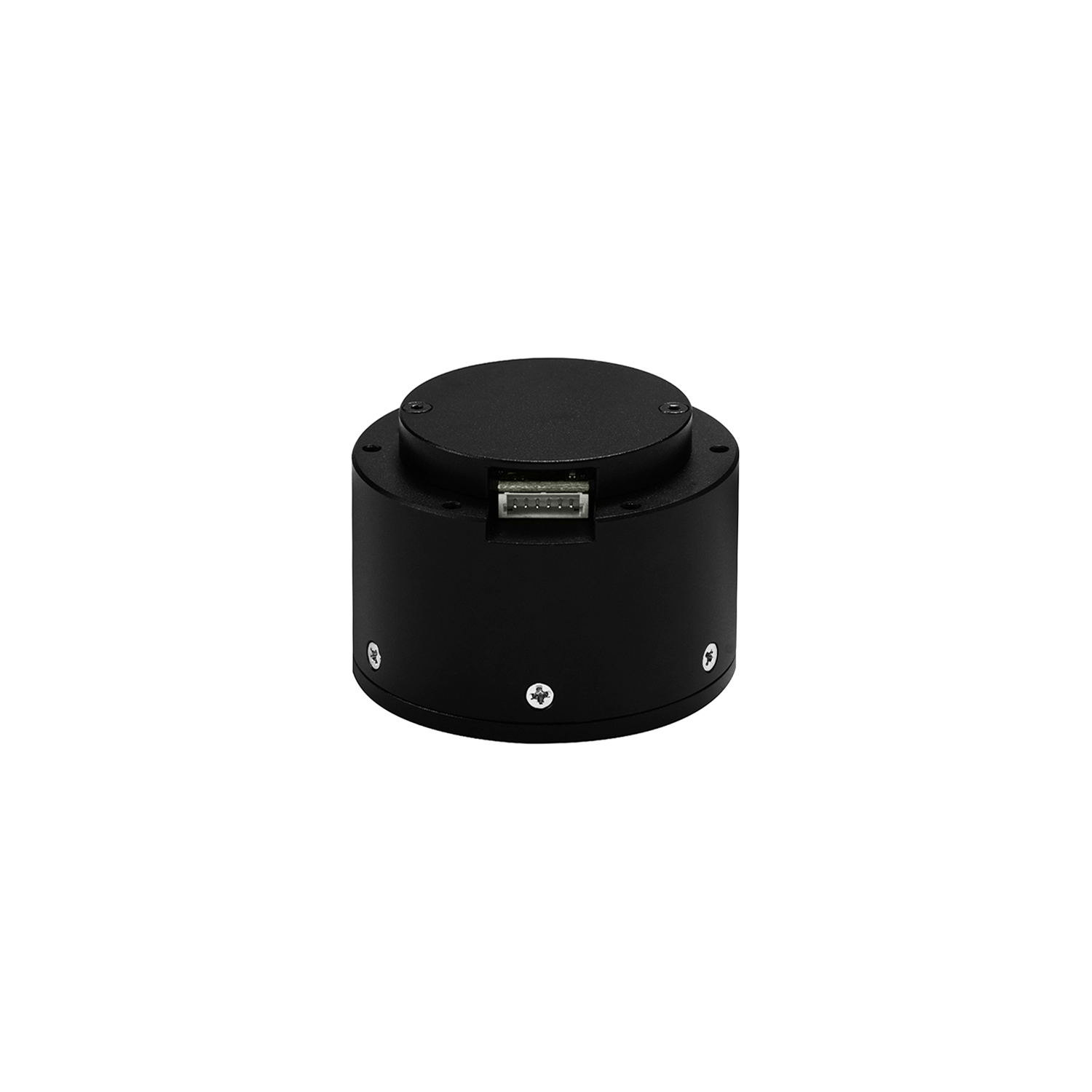

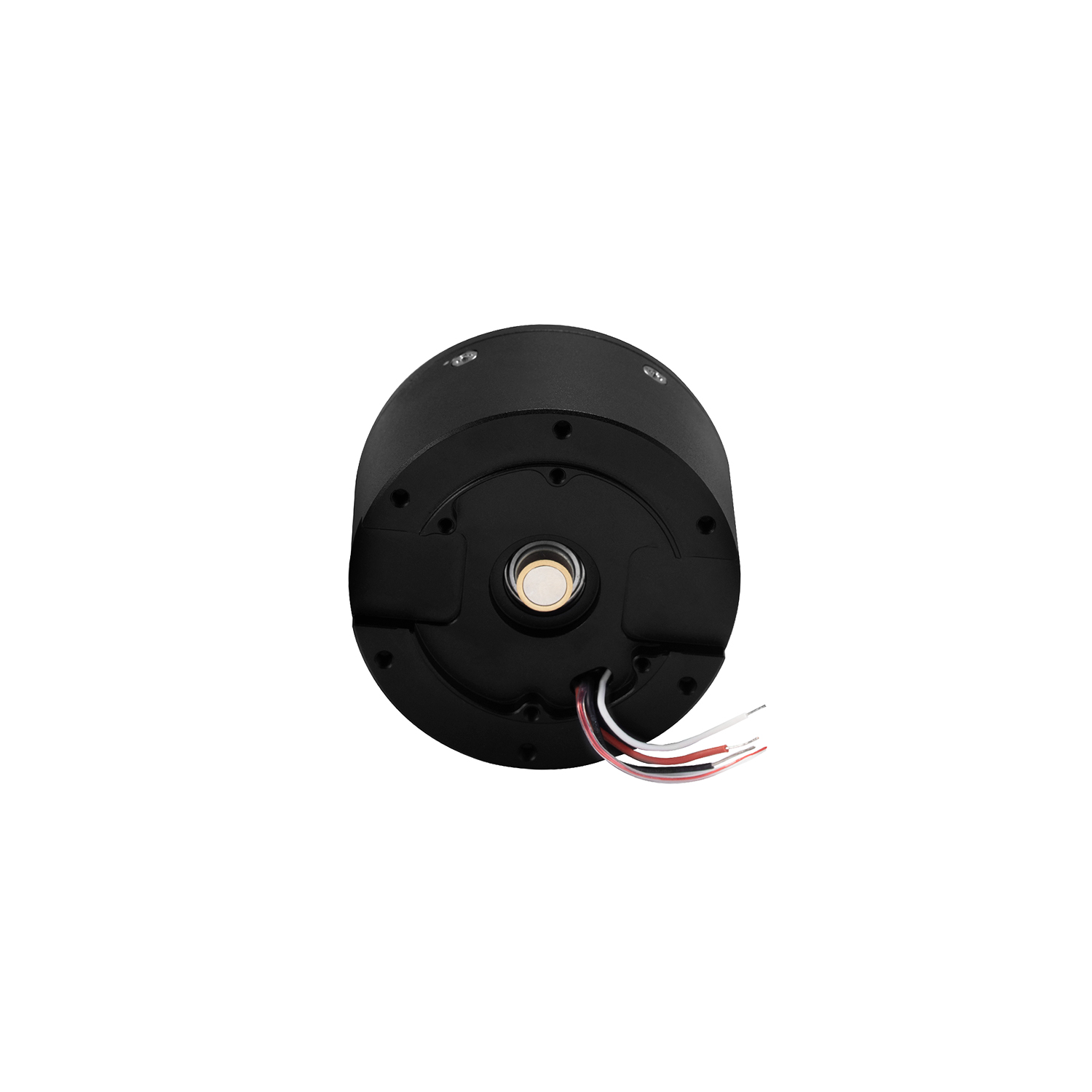

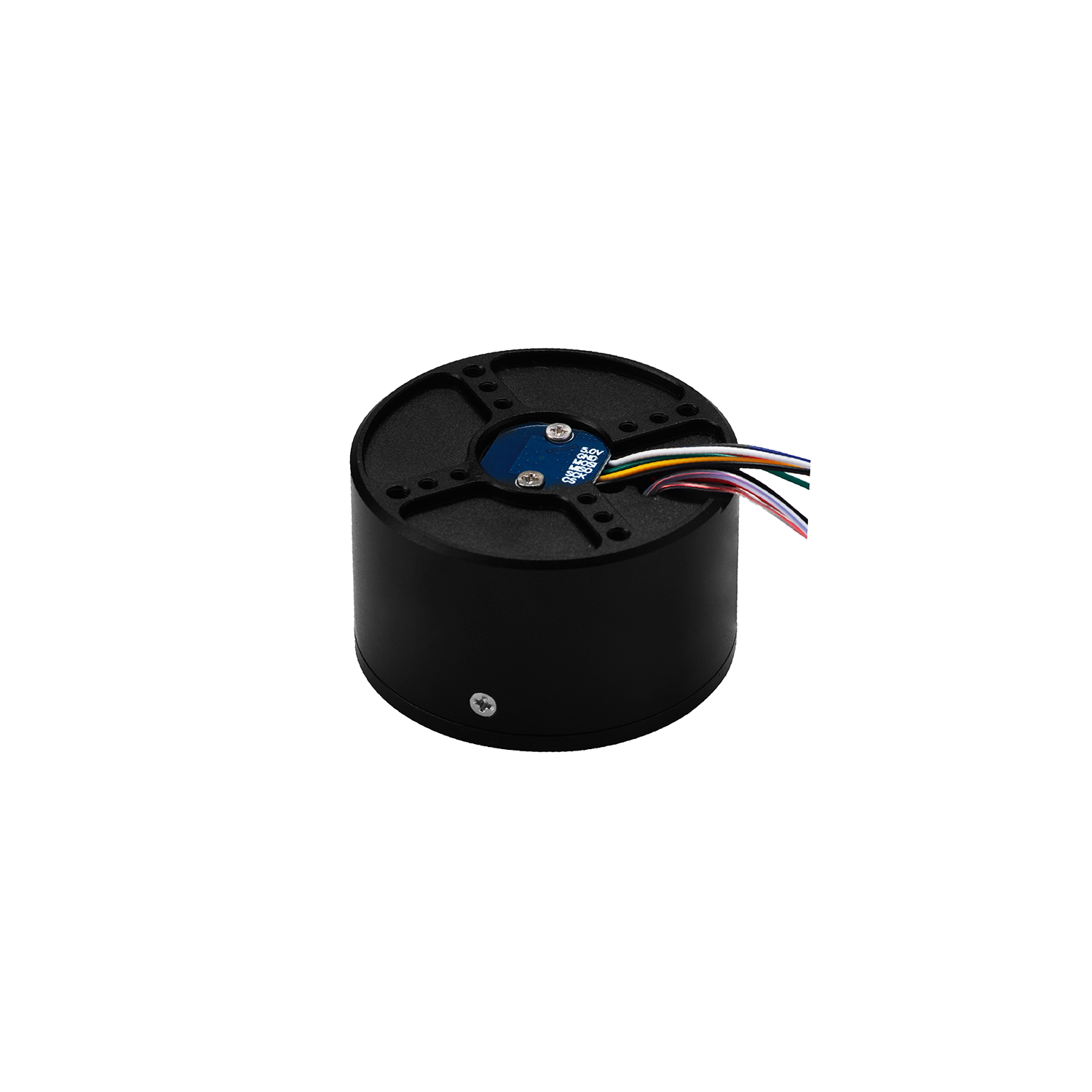

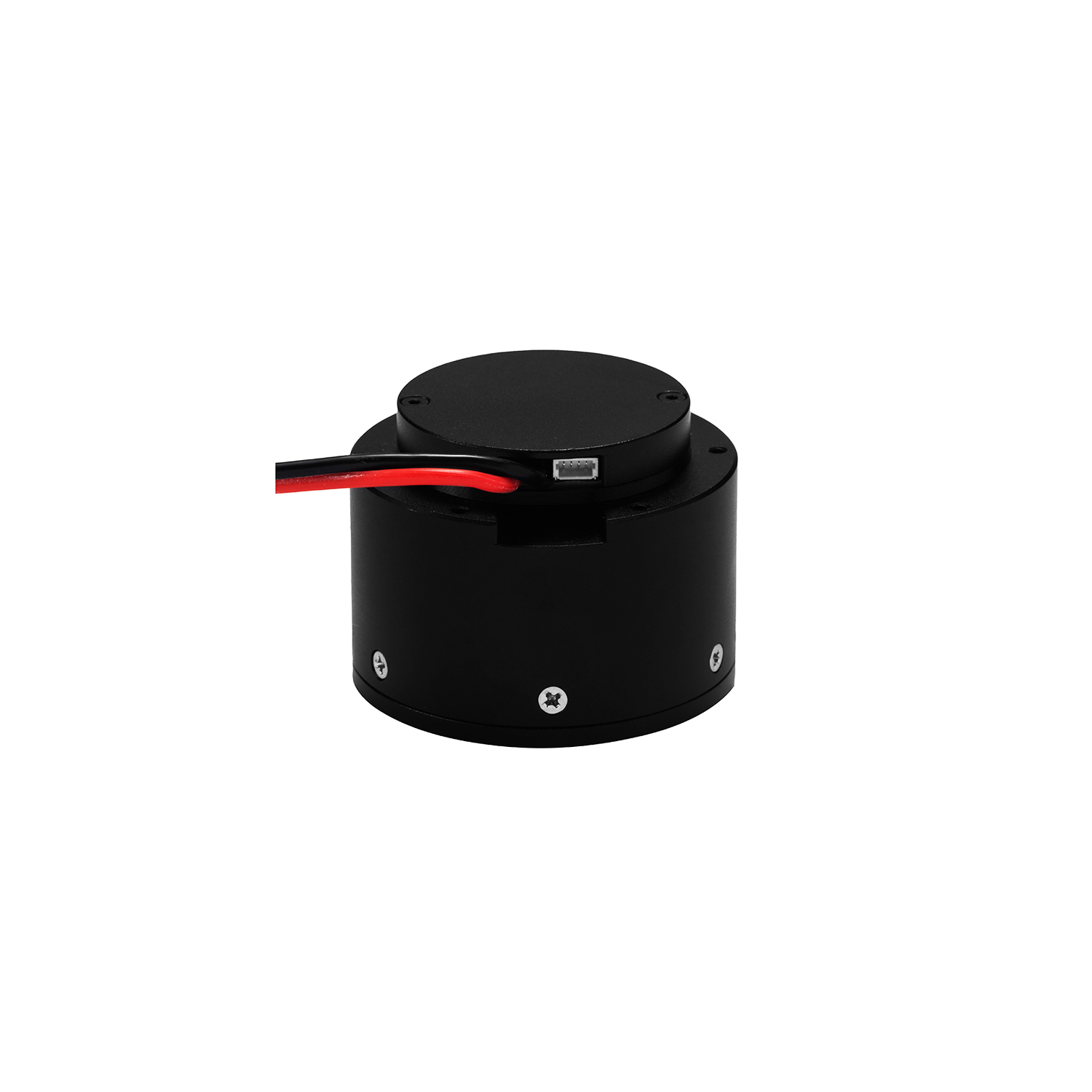

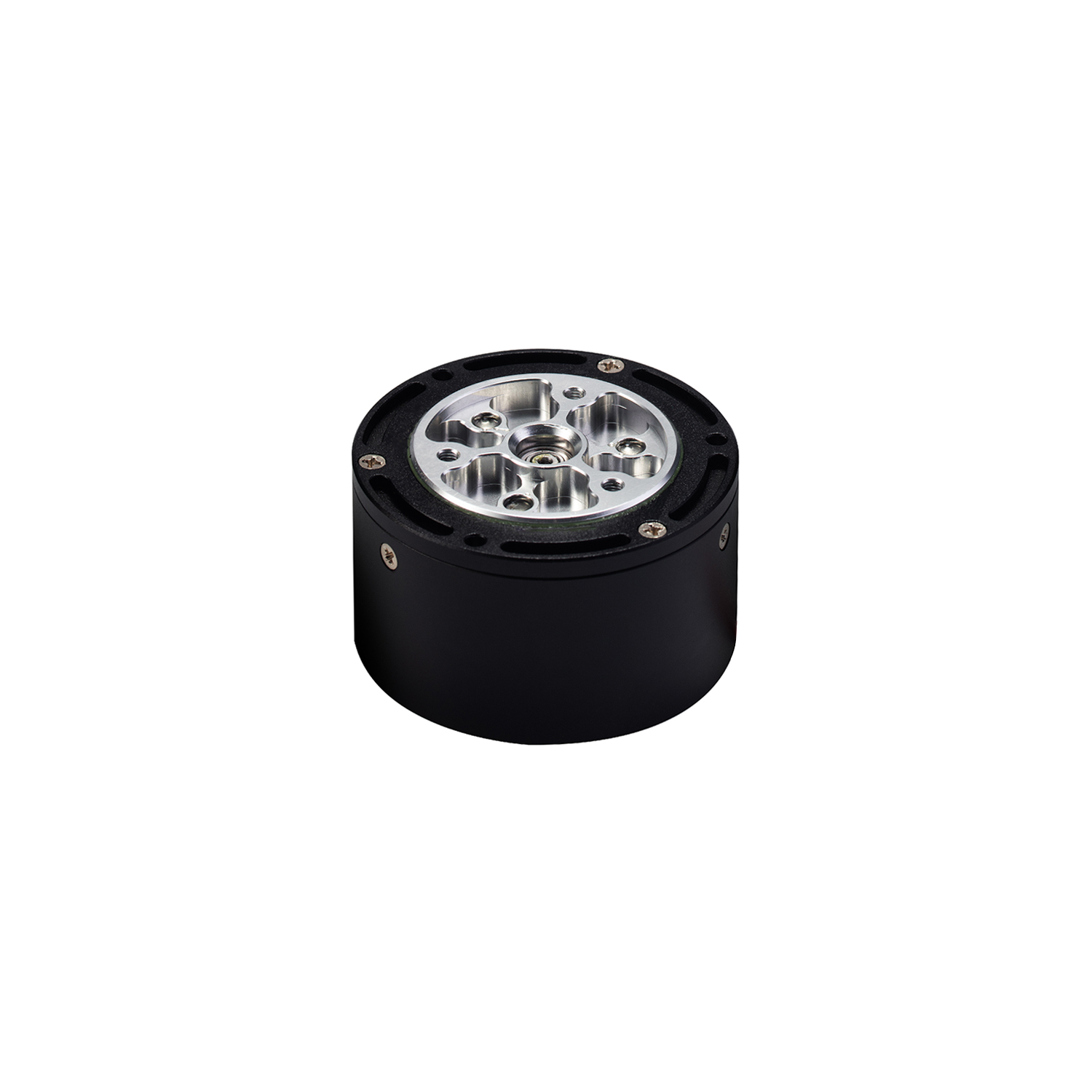

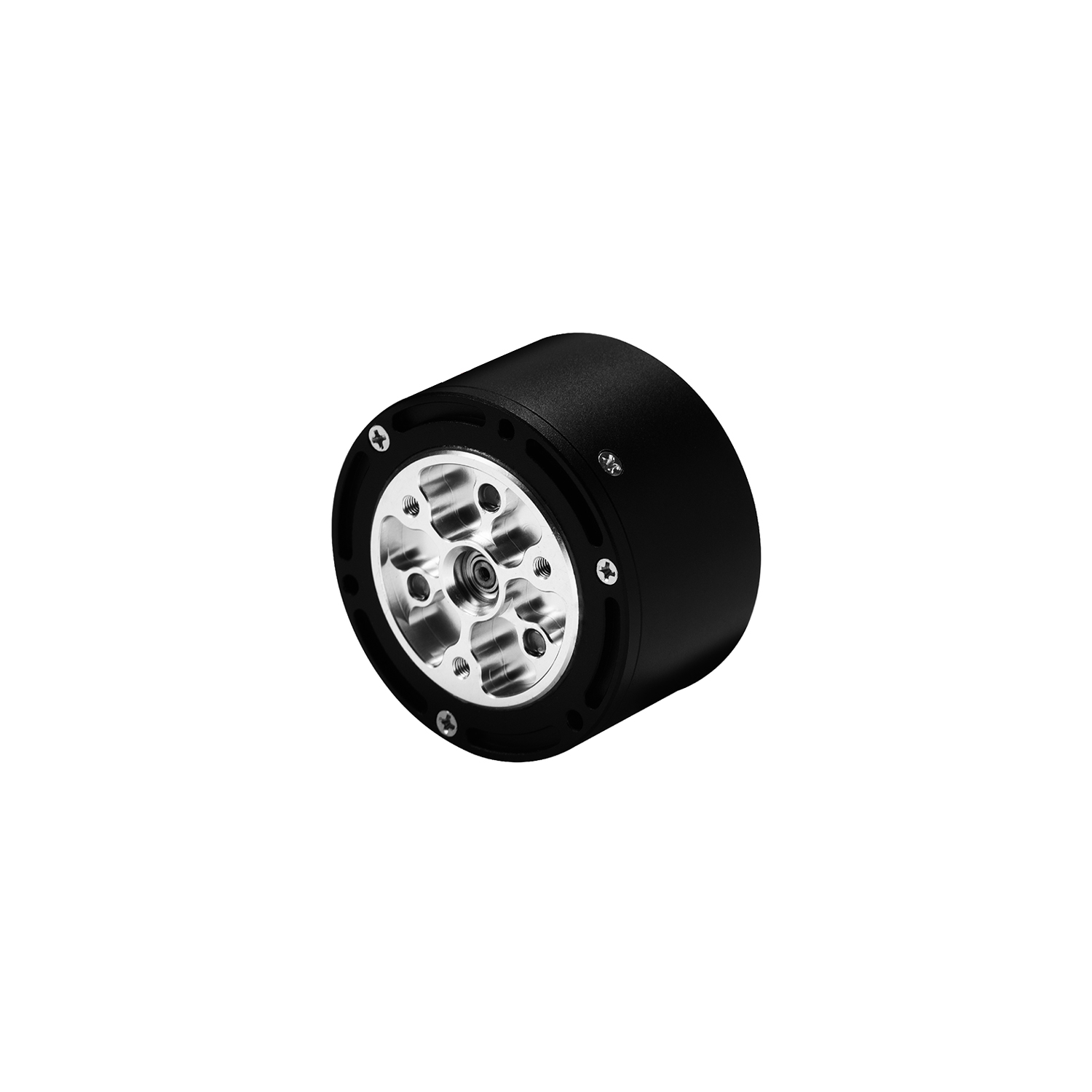

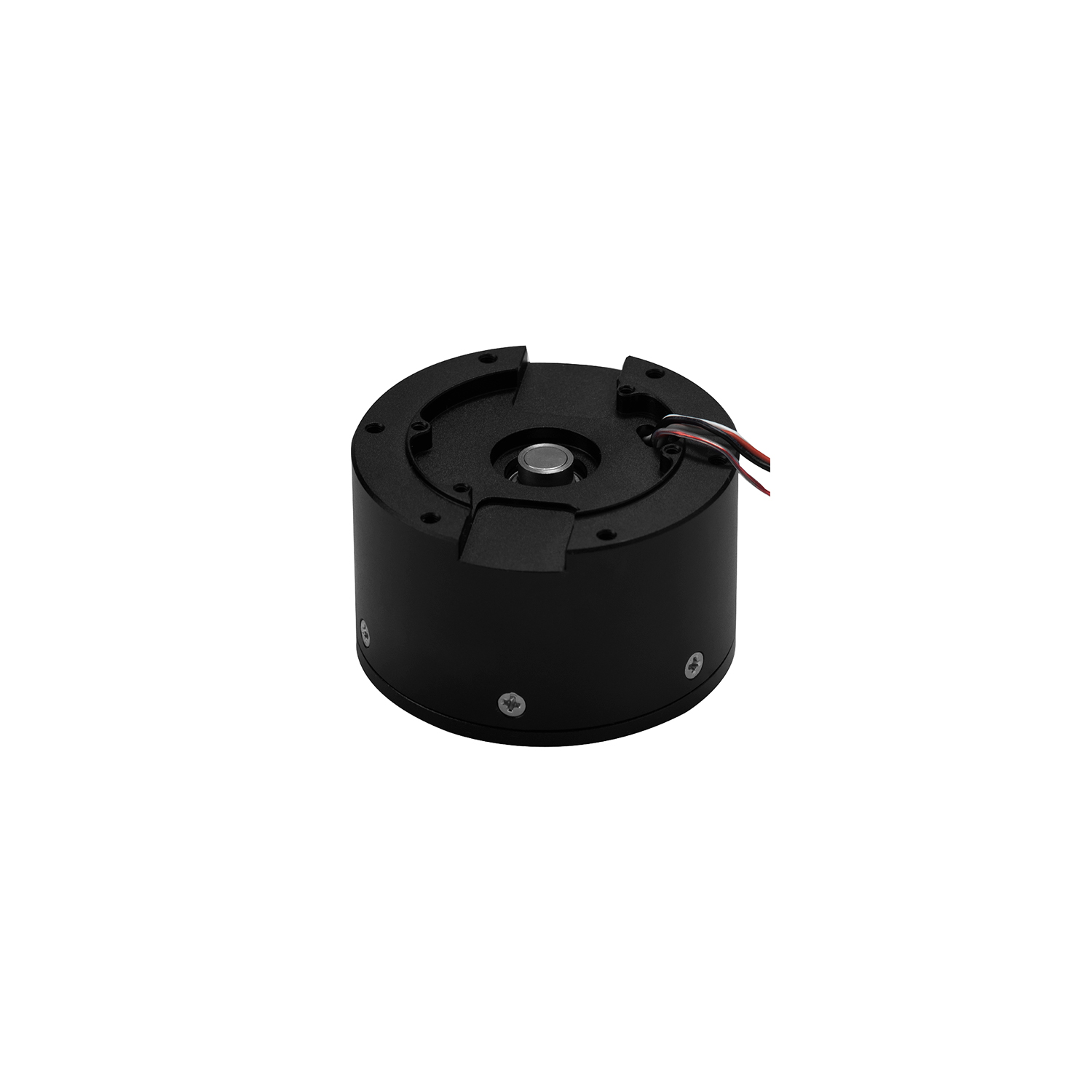

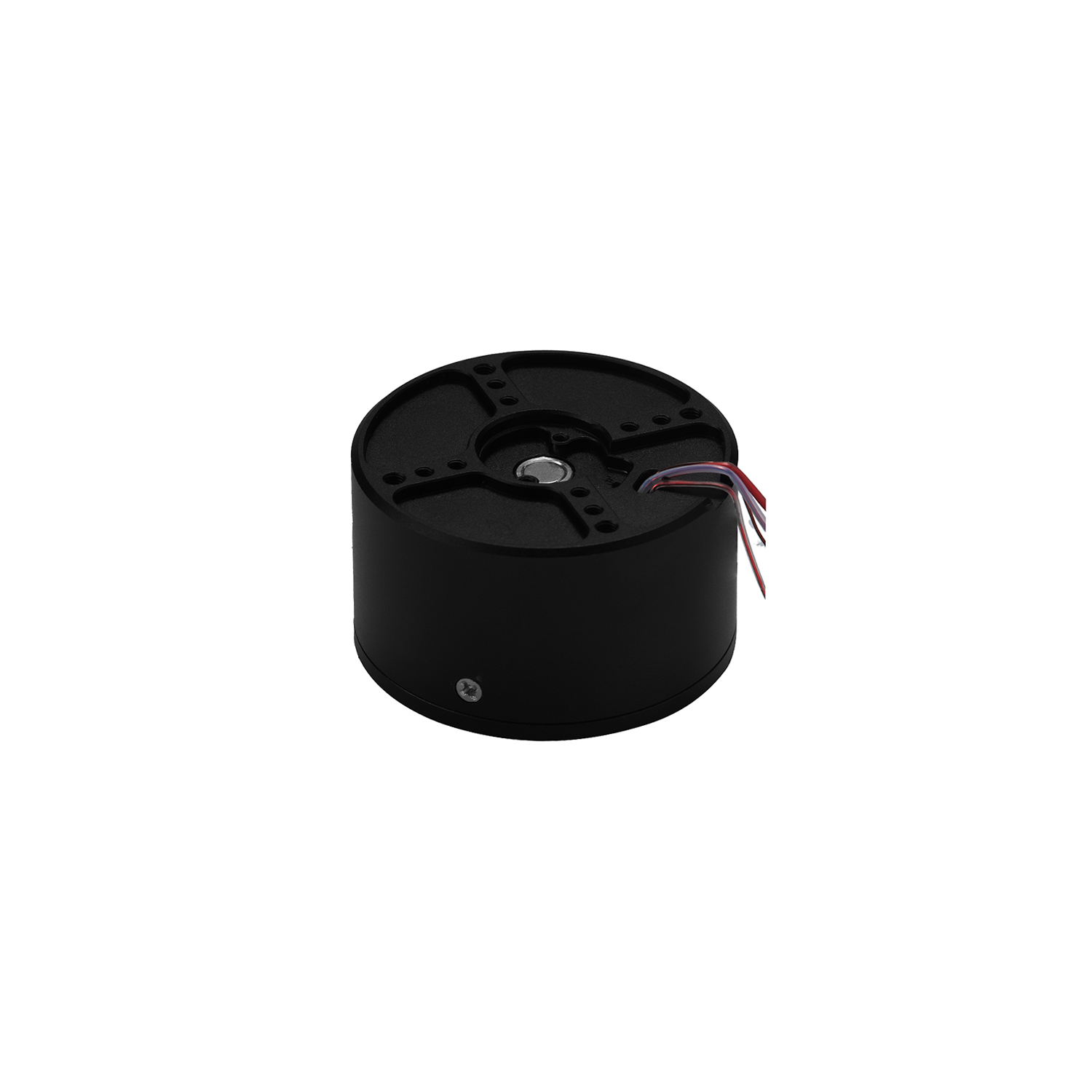

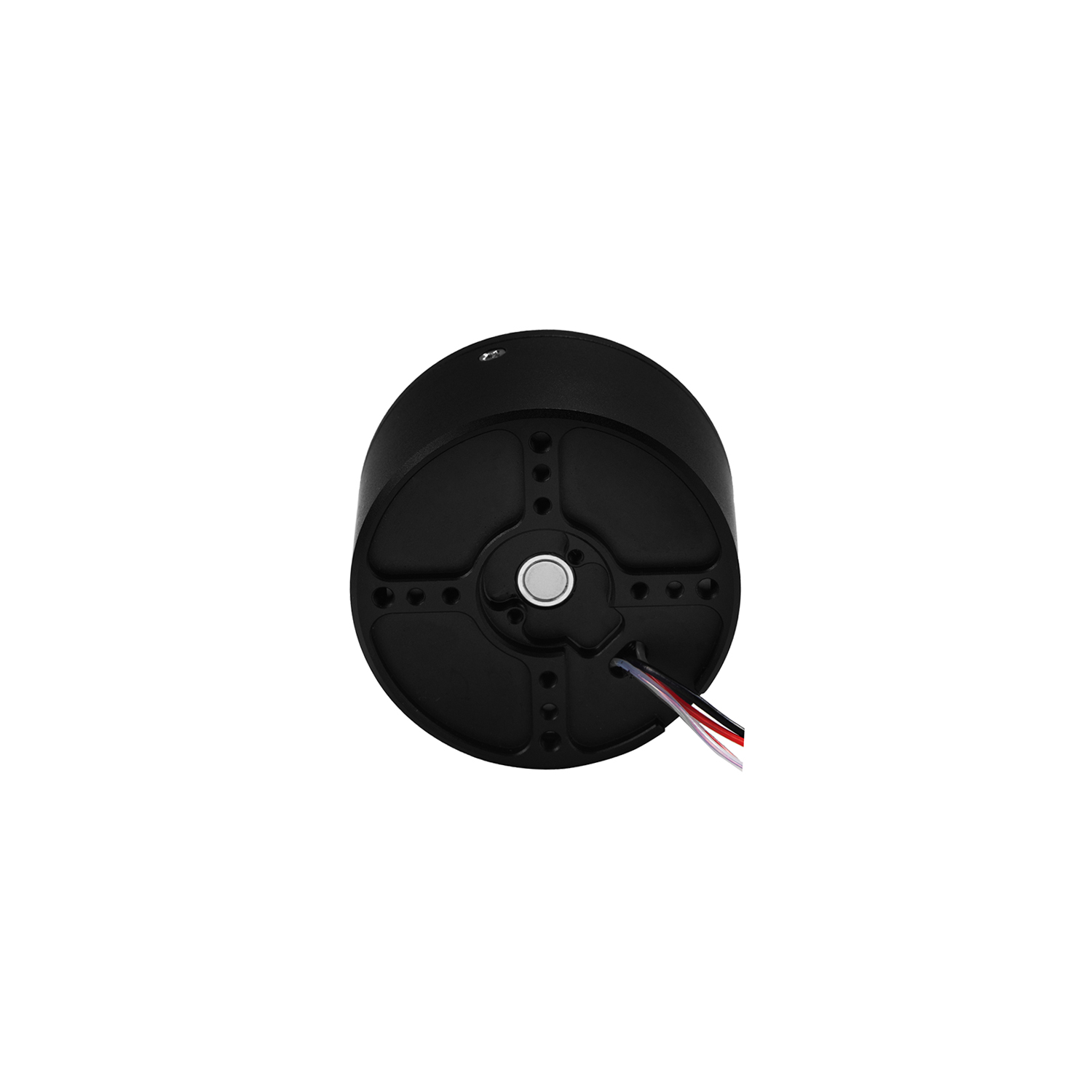

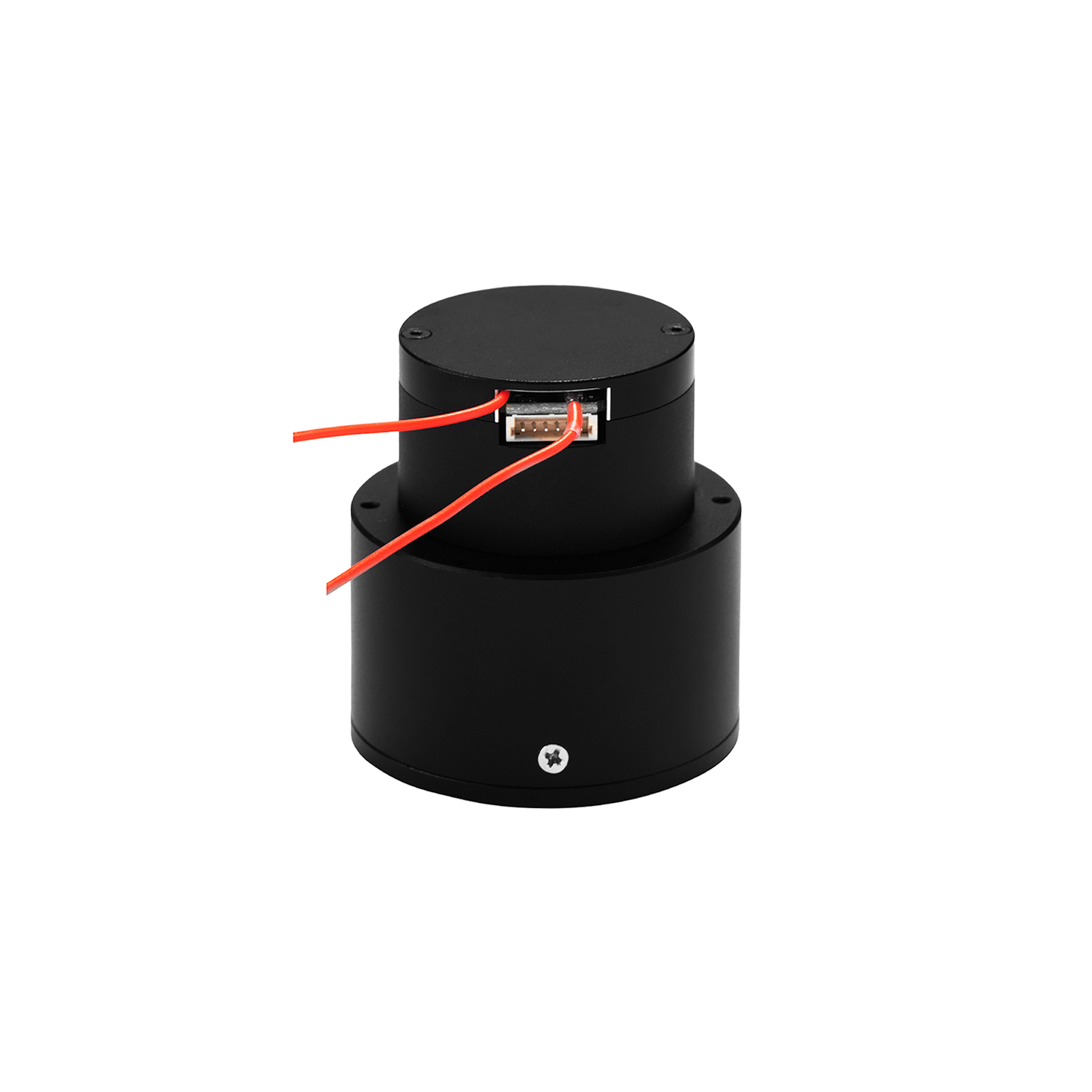

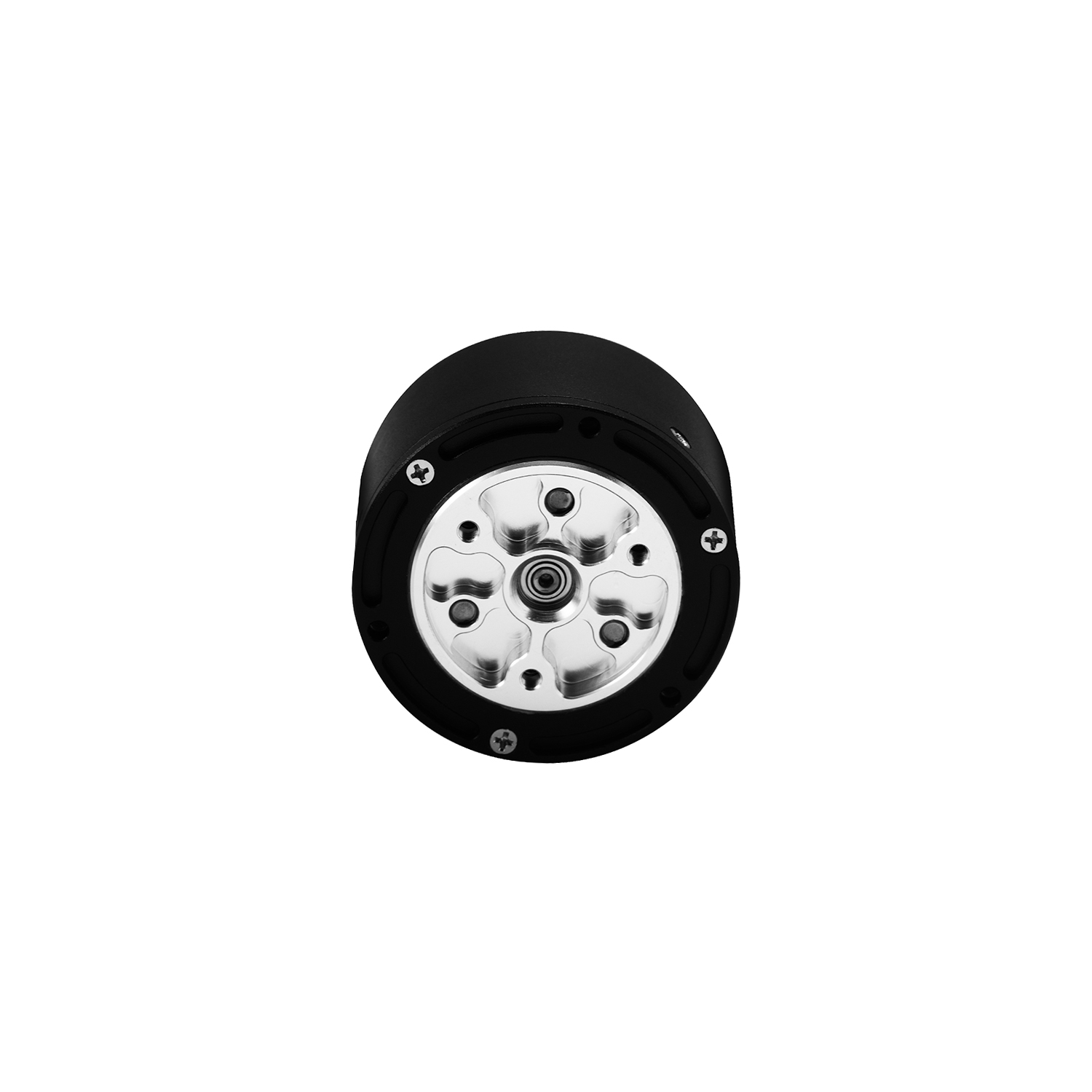

GIM4310-10

型号： GIM4310-10
品牌： SteadyWin
产品详情

2D图下载：

‍GIM4310-10安装尺寸图‍

GIM4310-10带刹车安装尺寸图


3D图下载：

‍GIM4310-10 3D模型图‍

GIM4310-10带刹车 3D模型图‍



GIM4310-10
绕组方式(Winding Type)/YY
驱动板型号(Driver Model)
/GDZ34GDS34
额定电压(Nominal Voltage)V2424
电压范围(Voltage Range)V12~4012~48
功率(Power)
W
3155
额定扭矩(Nominal Torque)N.M1.632.05
堵转扭矩(Stall Torque)N.M7.985.6
减速后额定转速(Nominal Speed after Reduce)RPM101150
减速后最大转速(Max Speed after Reduce)RPM212228
额定电流(Nominal Current)A1.32.3
堵转电流(Stall Current)A10.676.8
相间电阻(Phase to Phase Resistance)Ω1.961.89
相间电感(Phase to Phase Inductance)mH0.670.75
转速常数(Speed Constant)rpm/v8.839.5
扭矩常数(Torque Constant)N.M/A2.610.96
极对数(Number of Pole Pairs)Pairs1414
减速比(Gear Rate)/10:110:1
减速器类型(Gear Type)/PlanetaryPlanetary
减速器齿轮材料(Reducer Gear Material)/STEELSTEEL
减速器齿轮背隙(Reducer Gear Backlash)arcmin1515
电机重量不带驱动(Motor Weight without Driver)g217217
电机重量带驱动(Motor Weight with Driver)g227227
电机尺寸不带驱动(Size without Driver)mmØ53*32Ø53*32
电机尺寸带驱动(Size with Driver)mmØ53*38Ø53*38
轴向最大负载(Max Axial Load)N125125
径向最大负载(Max Radial Load)N500500
噪音(Noise)dB＜60＜60
通信协议(Communication)/CAN & RS485CAN
第二编码器(Second Encoder)/NONO
电机防水防尘等级(Motor Protection Grade)/IP54IP54
工作温度范围(Working Temperature)℃-20~+80-20~+80
板载编码器精度(Resolution of Encoder on Driver)Bit1414
是否支持单独编码器(Separate Encoder)/YESYES
是否支持定制抱闸(Custom Brake)/YESYES
